ターンバックルとは？回すだけで締まる仕組みと建築・DIYの選び方

建設現場の鉄骨ブレースや大型テントの固定、さらにはDIYでのワイヤーフェンスや日よけサンシェードの設置現場において、中央の金具を回すだけでピンと張り詰める金属パーツを目にする機会は少なくありません。この張力調整金具の正式名称が「ターンバックル（turnbuckle）」です。

一見すると単純な金物に見えますが、なぜ中央の胴体を回転させるだけで、両端のネジが同時に引き寄せられたり離れたりするのでしょうか。その構造には、日常生活では滅多に触れることのない機械工学の知恵が凝縮されています。基本構造から建築耐震における重要性、プロが実践する正しい締め方と緩み止め対策、現場で起きやすいトラブルの防ぎ方までを徹底的に解明します。

📌 【この記事の重要ポイントまとめ】

• 要点1：ターンバックルとは、中央の枠を回すことで両端のネジ棒を同時に伸縮させ、ワイヤーやブレースの張力を微細に調整する専用金具である。
• 要点2：片側に通常の「右ネジ（正ネジ）」、反対側に「左ネジ（逆ネジ）」を採用することで、本体を一方向に回転させるだけで両端が同時に引き込まれる物理構造を持つ。
• 要点3：建築物の耐震ブレース用（JIS A 5540）と一般荷役・DIY用（JIS B 2809など）では許容荷重と安全基準が根本から異なり、用途に応じた端部形状（フック・アイ・ジョー）とロックナットの選定が必須である。

【機構の核心】なぜ回すだけで両端が締まるのか？「正ネジ・逆ネジ」の力学

ターンバックルを初めて手にした人が最も驚くのが、「中央の胴体を回すだけで、左右両側のボルトが同時に内側へ吸い込まれるように引き締まる」という挙動です。この動作を可能にしている技術的要因が、正ネジ（右ネジ）と逆ネジ（左ネジ）の同軸配置にあります。

一般的なボルトやペットボトルのキャップは、時計回りに回すと締まり、反時計回りに回すと緩む「正ネジ」です。もしターンバックルの両端がともに正ネジで作られていた場合、中央の胴体を回転させると、片側のネジは引き込まれる一方で、もう片側のネジは同じ方向に押し出されてしまいます。その結果、器具全体が平行移動するだけで、両端の間隔を縮めることは一切できません。

ターンバックルは、胴体の一端に通常の正ネジ、反対側にそれとは回転方向が逆の「逆ネジ（反時計回りで締まるネジ）」を切っています。中央の胴体を締め込み方向へ回転させると、正ネジ側は時計回りの力で引き込まれ、逆ネジ側も同じ胴体の回転によって同時に引き込まれます。これによって中央の1パーツを回すだけで左右同時に同一ピッチで引っ張り合う軸力（引張力）が発生するという明快な力学システムが成立しています。

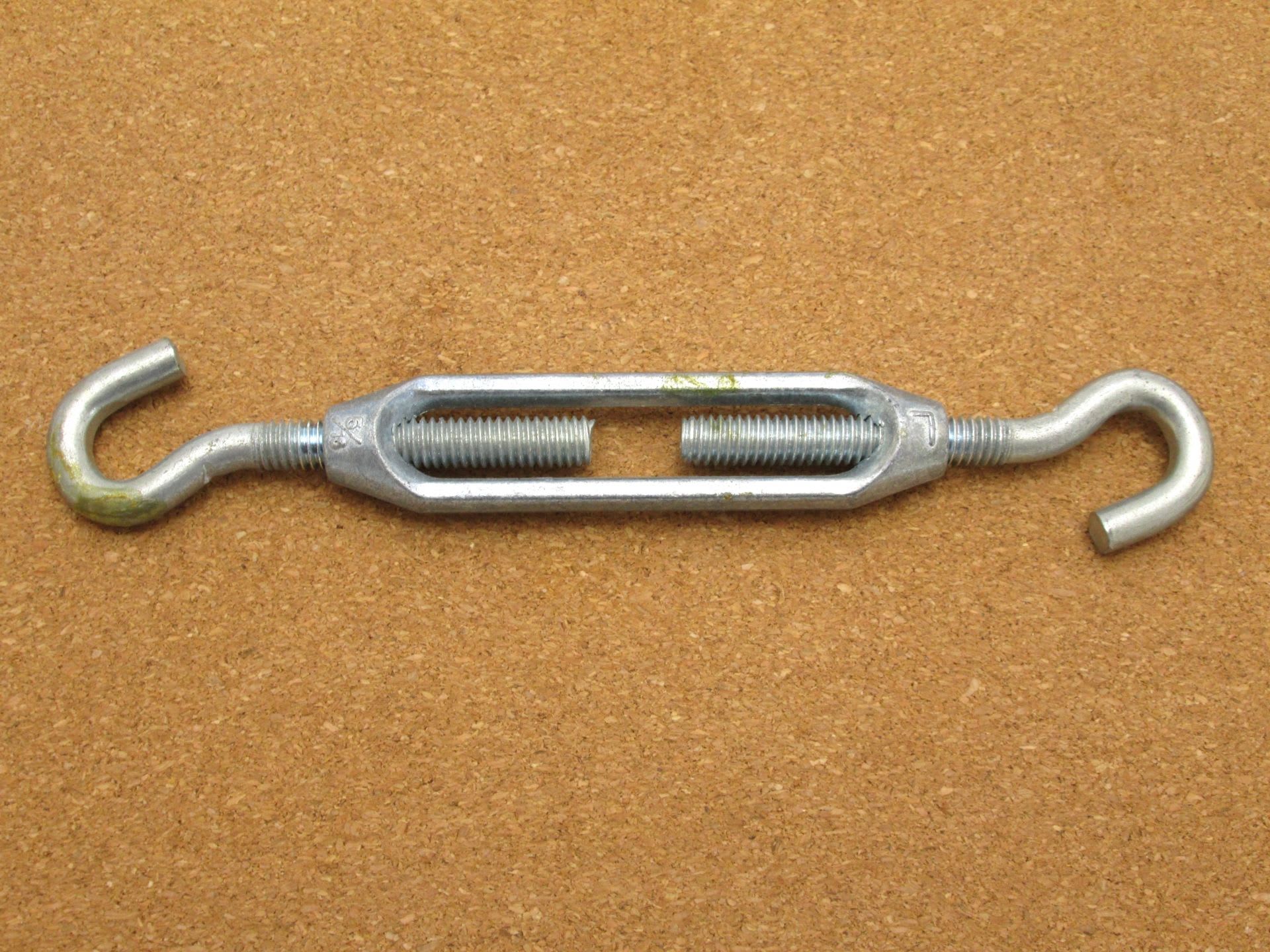

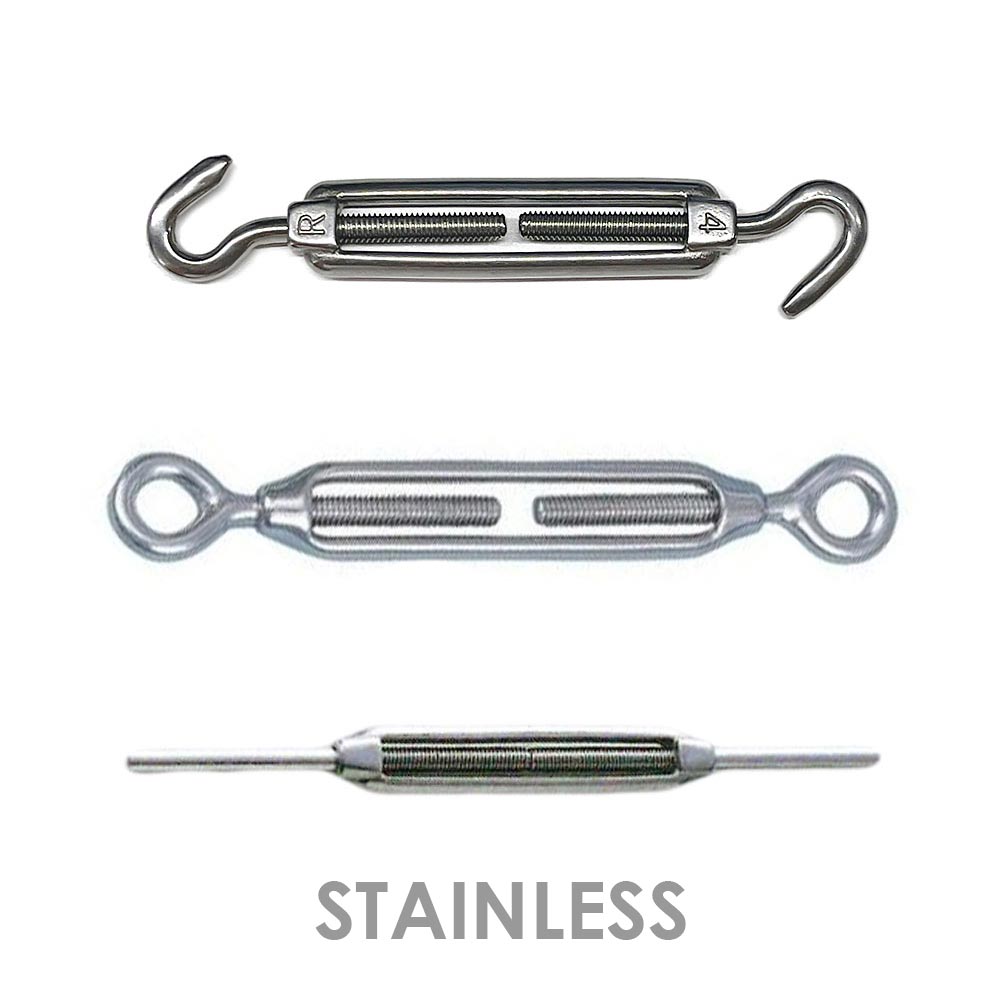

【タイプ別比較】枠式・パイプ式と端部形状（フック・アイ・ジョー）の完全体系

ターンバックルは、胴体の構造（枠式・パイプ式）と端部金具の形状（フック・アイ・ジョー）の組み合わせによって極めて細かく分類されています。使用する環境や求められる安全性に対して誤った形状を選定すると、重大な破断・脱落事故につながるリスクがあります。

胴体構造の違いに目を向けると、枠式は「ネジ棒が内部でどれだけ噛み合っているかを外部から直接目視できる」という点検上の絶大なメリットを持っています。一方でパイプ式は、ネジ山に雨水や粉塵、砂利が噛み込むトラブルを防ぎ、スマートな外見を維持できるため、ヨットのステーや店舗内装などで重宝されます。

【建築と耐震】筋交いブレースが建物を守るメカニズムとJIS規格の重み

日本の建築基準法および構造計算において、ターンバックルは地震動や暴風による水平荷重を分散・負担する要石として機能しています。鉄骨造（S造）の工場や倉庫、住宅の壁体内において、X字形に組まれた鋼棒（ブレース）の中央に鎮座する大型金具がそれです。

地震が発生した際、建物には壁を平行四辺形に歪ませようとする横揺れエネルギーが加わります。この時、対角線上に配置されたブレースが「引張力」を発揮して建物の変形を押し留めます。ここで重要なのは、ブレースにわずかでも「たるみ（初期スラック）」が存在すると、地震の初期微動に対して構造部材が即座に踏ん張れず、主要な柱や梁に危険な衝撃荷重が集中してしまう点です。

施工現場では、ターンバックルを締め上げることでブレースに適正な初期張力（プリテンション）を与え、たるみを完全に排除します。建築用途で使用される製品はJIS A 5540（建築用ターンバックル）で厳密に規格化されており、破断耐力やネジのかかり代（しろ）、材質（JIS G 3101 SS400等）が厳しく規定されています。DIY用や園芸用として流通する無規格品（輸入雑品）を耐震ブレースに転用することは、建築基準法違反となるだけでなく、倒壊事故を直に招く重大な過失となります。

【現場実践ガイド】プロが教えるワイヤーの張り方と正しい締め込み手順

現場でターンバックルを扱う際、初心者が最も陥りやすいミスが「締め込み代を残さずに最初からセットしてしまうこと」と「ワイヤーを共回りさせてヨレさせてしまうこと」です。現場技術者が実践する標準施工手順を整理します。

ステップ1：ストロークの事前調整（下準備）
ターンバックルを設置する前に、胴体を回してネジ棒を全体の約70〜80%程度まであらかじめ伸ばした状態にしておきます。縮め切った状態でワイヤーを固定してしまうと、後から締め込んで張力を高める調整代が一切残らなくなります。

ステップ2：端末処理と仮止め
ワイヤーロープを接続する場合、鋭利な曲げによる素線切れを防ぐために必ず「シンブル（コース）」を挟み込み、規定トルク・規定個数のワイヤークリップで端末を処理します。この段階で可能な限り手動でワイヤーのたるみを取り、ピンと張った状態でターンバックルに連結します。

ステップ3：共回り防止と本締め
胴体の中央穴や平径部にスパナやバールを差し込んで回転させ、締め込みを開始します。この際、最も注意すべきは「ネジ棒やワイヤー自体が一緒に回転しないよう、もう1本のモンキーレンチ等でネジ側を確実に保持すること」です。ネジ棒が供回りすると、ワイヤー内部の素線が不自然にねじれて強度が著しく低下します。

ステップ4：ロックナットによる完全固定
適正な張力まで達したら、最も重要な最終工程を行います。それが緩み止め用ロックナットの締結です。強風による微振動や温度変化の伸縮が繰り返されると、フリーのターンバックルは確実に自然回転して緩みます。ネジ棒にあらかじめ通しておいた六角ナットをスパナで胴体の端面に向けて強固に締め付け、ダブルナット効果によって回転を完全にロックします。

【DIY・屋外施工の落とし穴】現場調査で判明した事故リスクとネットの誤解

昨今のDIYブームに伴い、日よけシェードの展張、目隠しフェンスのワイヤー固定、ツル性植物の誘引ワイヤーなどにターンバックルを用いる一般ユーザーが急増しています。しかし、ネット上の掲示板やSNSでは、誤った認識による重大インシデントの報告が後を絶ちません。

代表的な誤解が「締め上げれば締め上げるほど強固になって安全である」という思い込みです。ワイヤーの張力計算を無視して力任せにターンバックルを限界まで巻き上げると、金具やワイヤー自体の破断限界を超える前に、建物の外壁下地や木製ポスト側が引きちぎられる破壊が発生します。特に水平に張ったワイヤーは、中央にわずかな風圧や荷重がかかるだけで、支点にはその数倍から数十倍の強烈な引張力（カテナリー張力）が作用します。

もう一つの深刻な失敗例が材質の選定ミスによる電食（異種金属接触腐食）と焼き付きです。屋外の雨ざらし環境でユニクロメッキ（亜鉛メッキ）の安価な金具を使用すると、半年から1年で赤サビが発生してネジが固着します。一方で、耐食性を重視してステンレス製（SUS304等）を選んだ場合でも、ネジ山に潤滑剤（スレッドコンパウンド）を塗布せずに高速で一気に締め込むと、ネジ同士が摩擦熱で分子結合を起こす「カジリ（焼き付き）」が発生し、二度と回らなくなります。

【選定基準】プロが教える「選ぶべき現場・選んではいけない条件」

安全と機能性を担保するためには、環境条件と用途に応じた明確な線引きが必要です。導入検討時における客観的な判断基準を策定しました。

【プロの結論】失敗を防ぐ工学的バウンダリーと安全係数の判断基準

【ターンバックルを積極的に採用すべき推奨条件】

• 長期的な定期メンテナンスが可能な環境：ワイヤーやロープは経年で初期伸び（スラック）が発生します。スパナ1本で再調整（増し締め）が容易に行えるターンバックルは、長期維持管理において極めて費用対効果が高い金具です。
• 高精度な水平・垂直出しが必要な構造：鉄骨フレームの建ち調整や、水平に均一なテンションをかけたい緑化ワイヤーなど、数ミリ単位の微細な長さ調整が求められる現場に最適です。
• JIS B 2809またはJIS A 5540に準拠した荷重計算ができる用途：破断荷重に対して十分な安全係数（静荷重で3〜5倍以上、動荷重や人が関わる部位で6〜10倍以上）を確保できる設計下での使用。

【絶対に使用を避けるべき・慎重になるべき危険条件】

• 重量物の吊り上げ荷役（クレーン作業の玉掛け）：一般的な張り金具用ターンバックルを、荷物の吊り上げ治具として代用することは厳禁です。吊り具用途には専用の荷重保証がなされた「荷役用鍛造ターンバックル」やシャックルを用いる必要があります。
• 激しい回転運動や衝撃がダイレクトに加わる接合部：ロックナットを併用できない狭小部や、常時ワイヤーが激しく揉まれる回転翼・遊具のような部位では、ネジ山が解離して瞬時に脱落する破滅的リスクを孕みます。
• 下地強度が不明確なサイディング外壁への直留め：木造住宅のモルタルや窯業系サイディングにプラグ等で打っただけのヒートン金具にターンバックルを繋ぎ、高テンションをかけると、外壁ごと脱落して大惨事になります。

【ターンバックルとは】に関するよくある質問（FAQ）

Q1：回しても両端が締まらず、片方だけが外れて落ちてしまうのはなぜですか？
A1：中央の胴体を回す際、ワイヤーやネジ棒が胴体と一緒に「共回り」してしまっていることが原因です。片側のボルトを手や工具でしっかり押さえ、胴体だけが回転するように固定して回してください。また、初期セット時に左右のネジの噛み込み量が極端に偏っている場合も、浅い側が先に脱落します。左右均等にネジを噛み合わせてから締め始めてください。

Q2：どちらの方向に回せば締まるのか分からなくなりました。簡単な見分け方はありますか？
A2：ターンバックルの胴体には、多くの場合「R（右）」や矢印の刻印が打たれています。刻印がない場合は、端部のネジ山を観察してください。正ネジ（一般的な右ネジ）側のボルト頭を正面に見て、胴体を「時計回り」に回すと締まる向きになります。一度ゆっくり半回転させ、両端の隙間が狭くなっているかを目視で確認するのが最も確実です。

Q3：ホームセンターで売られている数百円の製品と、建築用のJISマーク付き製品は何が違うのですか？
A3：鋼材の品質管理、熱処理、製造工法（鋳造か鍛造か）、そして耐力試験の有無が根本から異なります。一般用ホームセンター品（無規格品）は主に装飾や軽い固定を想定しており、引張破壊強度の保証がありません。一方、JIS A 5540認証品などは指定の降伏点と引張強さをクリアし、地震時のエネルギー吸収能力を公的に証明された構造部材です。

Q4：屋外で10年以上サビさせずに持たせるには、どの材質を選べば良いですか？
A4：沿岸部や風雨に直接さらされる屋外環境では、SUS316製または高品質なSUS304製（ステンレス）のパイプ式ターンバックルを推奨します。鉄製を選ぶ場合は、薄い電気メッキ（ユニクロ）ではなく、皮膜の厚い溶融亜鉛メッキ（ドブメッキ）仕様を選択することが長期防錆の必須条件です。組み付け時にはネジ部のカジリ防止ペーストの塗布を忘れないでください。

まとめ：仕組みを正しく理解し、適正トルクと安全基準を守る

ターンバックルは、正ネジと逆ネジという相反する螺旋構造を1つの金具に同居させることで、人力による微小な回転力を強大な直線引張力へと変換する傑作金物です。その簡潔かつ完成された機構ゆえに、19世紀の産業革命期から2026年現代に至るまで、巨大橋梁や超高層ビルから庭先のサンシェードに至るあらゆる領域で第一線の役割を担い続けています。

しかし、道具がどれほど優秀であっても、安全率は部材の選定と正しい施工手順の上にしか成り立ちません。取り付ける対象の下地強度を見極め、用途に応じた端部形状とJIS規格を選び、確実なロックナット施工を怠らないこと。この原則を遵守して初めて、ターンバックルはその真価を遺憾なく発揮します。 （出典: ターン バックル と は（Yahoo!ニュース））
