ヒービングとは？原因とボイリングとの違い・現場の防止対策を徹底解説

建設・土木工事における掘削作業中、突如として掘削底面の地盤が盛り上がり、山留め壁（土留め壁）が倒壊する「ヒービング現象」。重大な人身事故や周辺インフラの陥没といった二次被害に直結する恐怖の現象であり、都市部の地下開発やインフラ再整備が進む現場において、そのリスク管理は極めて重要視されています。

軟弱な地盤での掘削時に背面の土圧バランスが崩れることで生じるこのトラブルは、予兆を捉えにくく、一度始まると短時間で致命的な崩壊を引き起こします。発生のメカニズムから、混同されやすいボイリングや盤ぶくれとの構造的な違い、安全率の算出法、確実な防止対策まで、現場目線と最新の施工管理基準をもとに徹底解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：ヒービングは軟弱粘性土地盤の掘削時に、山留め背面の土の重みで掘削底面が押し上げられ隆起する現象。
• 要点2：砂質土で地下水圧によって砂が湧き出す「ボイリング」や難透水層が持ち上がる「盤ぶくれ」とは土質・発生原理が異なる。
• 要点3：山留め壁の根入れ長を堅固な支持層まで伸ばすことや、底面地盤改良の併用で安全率（Fs≧1.2〜1.5）を確保することが必須。

【基礎知識】掘削底面が隆起するヒービング現象のメカニズムと発生原因

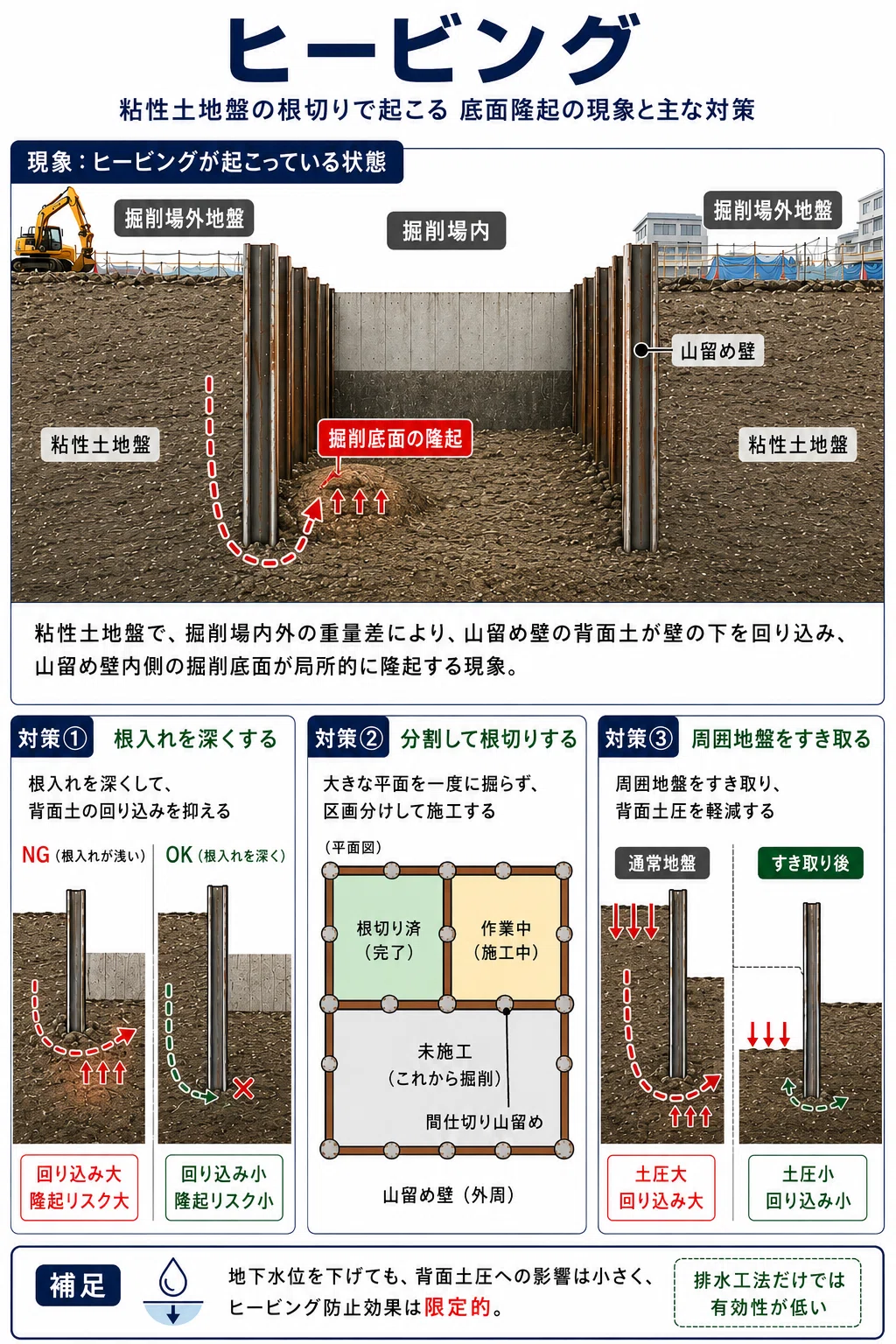

掘削工事において最も警戒すべきトラブルの一つであるヒービング（Heaving）とは、軟弱な粘性土地盤を掘削した際、山留め壁背面の土の重量が掘削底面の地盤支持力を上回り、底面が突如として盛り上がる現象を指します。

掘削を行うと、掘削側（内側）と未掘削側（外側）の間で著しい高低差が生じます。このとき、背面土の自重によって下向きの荷重が加わり、深い軟弱粘性土層の中で円弧すべり面を形成しながら土が回り込みます。その結果、押し出された土が掘削底面を突き破り、土留め壁の根入れ部分を押し込んで壁体全体を破壊へと追い込みます。

ヒービングが発生する主な引き金には以下の要因が挙げられます。

• N値が1〜2以下の超軟弱粘性土層での深掘り：粘着力が極めて低く、塑性変形を起こしやすい層での掘削。
• 土留め壁の根入れ長不足：壁の下端が軟弱層の途中で止まっており、回り込む土の移動を遮断できていない。
• 背面への過大な荷重：山留め壁の背面に重機や掘削土砂を過度に仮置きし、下向きの荷重を増大させた場合。

【決定版比較】ボイリング・盤ぶくれ・パイピングとの違いを徹底整理

地盤の破壊現象にはいくつか類似した呼び名が存在し、土木施工管理技士の資格試験や実務の打ち合わせでも混同されがちです。しかし、対象となる土質や水圧の関与が根本的に異なります。

現象名	対象土質・発生メカニズム	主な発生原因・要因	現場における主な対策
ヒービング	軟弱粘性土（粘土層） 背面土の自重によるすべり破壊	土の重量アンバランス、根入れ不足	根入れ長の延長（硬質層へ到達）、地盤改良、背面載荷の低減
ボイリング	砂質土（シルト・砂層） 上向きの浸透流（動水勾配）による砂の沸騰	高い地下水位、水位差による水圧上昇	ディープウェル等の地下水低下、遮水壁の深設
盤ぶくれ	粘性土層の下に被圧帯水層が存在 被圧地下水の上向き水圧で難透水層が持ち上がる	掘削底面下の被圧水頭圧 ＞ 残存粘土層の自重	リリーフウェルによる減圧、被圧水層への遮水壁打込み
パイピング	砂質土・透水性の高い地盤 山留め壁の隙間などから水みち（水路）が形成される	局所的な動水勾配の集中、壁体の施工不良	山留め壁の止水性確保、薬液注入による隙間充填

上記の通り、ヒービングは「粘性土の土圧破壊」であるのに対し、ボイリングや盤ぶくれは「地下水圧」が主因となります。この違いを正確に把握していなければ、対策の方向性を根本から誤ることになります。

【実態検証】現場技術者の生の声とトラブル発生時に起きる深刻な被害

建設現場において、ヒービングは「一度兆候が現れたら数時間で大事故に至る」とされるほど進行が早い特徴を持ちます。ベテラン施工管理者や現場技術者の証言からは、その緊迫した実態が浮かび上がります。

「朝の点検時にはわずかに掘削底面がブヨブヨしている程度だったが、昼休み明けには中央部が1メートル以上持ち上がり、切梁（支保工）が座屈して土留めが内側にハの字に倒れかけていた」という経験談は決して珍しくありません。粘性土は水分を多く含むと流動化しやすく、限界点を超えた瞬間に一気にバランスが崩れます。

ヒービングによって土留めが崩壊すると、現場内の作業員が生き埋めになる危険はもちろん、道路の沈下、隣接建物の不同沈下やひび割れ、埋設されているガス管や水道管の破裂など、数億円単位の損害賠償や長期の工事停止へと発展します。

【数値で見る安全基準】ヒービングの安全率計算と見落としがちな設計リスク

軟弱地盤での掘削計画において、ヒービングに対する安定計算は法令および各種指針（建築学会・道路協会等）で義務付けられています。一般的には「テルツァーギ（Terzaghi）の支持力公式」や「円弧すべり面法」を用いて安全率（Fs）を算出します。

基本的な安全率計算の考え方は以下の通りです。

ヒービングの安全率（Fs） ＝ 掘削底面下の地盤の極限支持力（抵抗モーメント） ／ 掘削背面の土重量による荷重（すべりモーメント）

一般的に、仮設構造物としての必要安全率は「Fs ≧ 1.2」（重要構造物や隣接近接施工では1.5以上）と規定されています。しかし、設計段階でFsが1.2を超えていても事故が起きるケースがあります。その主な要因は以下の見落としです。

• 土質調査（ボーリング）の間隔が広すぎる：局所的な軟弱層の落ち込みや有機質土の存在を見落としていた。
• 重機の配置荷重の過小評価：山留め壁際まで大型クローラクレーンやダンプが進入し、背面の荷重モーメントを跳ね上げていた。
• 降雨による粘着力の低下：掘削底面が雨水に晒され、軟化（スライム化）して支持力が急激に落ちた。

【決定打となる防止対策】土留め壁の根入れ長確保から地盤改良工法まで

ヒービングのリスクが予測される現場では、計画段階および施工段階で複数の抑止対策を組み合わせる「多重防御」が鉄則です。

1. 土留め壁の根入れ長を堅固な支持層まで根入れする

最も基本的かつ効果的な対策は、山留め壁（親杭横矢板ではなく、剛性の高い鋼矢板やSMW工法、場所打ちコンクリート連壁）の下端を軟弱粘性土層の下部にある硬質地盤（砂礫層やN値の高い粘土層）まで深く打ち込むことです。すべり面を物理的に遮断することで、土の回り込みを完全に防ぎます。

2. 掘削底面下の地盤改良（深層混合処理・高圧噴射攪拌）

支持層が極めて深く、根入れ長をそこまで伸ばすことがコスト・施工機械的に困難な場合は、掘削底面以下の地盤をセメント系固化材で改良します。ブロック状や格子状に固化体を作ることで底面の支持力を高め、すべり破壊に対抗します。

3. 背面土のすき取り・載荷重の排除

山留め壁背面の土をあらかじめ階段状にすき取り（段切り掘削）、荷重そのものを減らす手法です。また、山留め近傍への掘削残土の仮置きを厳禁とし、重機の配置位置を壁体から十分に離す管理を徹底します。

4. ディープウェル工法等による地下水位低下の注意点

粘性土砂において地下水位を低下させると、間隙水圧が減少して有効応力が増加し地盤強度が向上します。ただし、粘性土層の急速な脱水は広範囲の圧密沈下を引き起こし、近隣住宅に被害を与える恐れがあるため慎重な検討が必要です。

【施工管理の盲点】ネット上の誤解と試験対策・実務で失敗しない判断基準

インターネット上の解説や過去問解説の一部には、「親杭横矢板工法でも根入れを深くすればヒービングは防げる」といった不正確な情報が見受けられますが、これは危険な誤解です。

軟弱粘性土では、親杭横矢板のように横矢板背面に隙間が生じる工法は土の回り込みや流出を許すため、ヒービング対策としては原則不適格です。止水性と連続した剛性を持つ鋼矢板（シートパイル）やソイルセメント柱列壁（SMW）の選定が必須となります。

【プロの結論】工法選定・リスク回避の判断基準

• 地盤改良を優先すべき現場：支持層までの深度が20m以上あり、シートパイルの打設限界を超える、または隣接建物が境界線ギリギリに迫っている都市部工事。
• 根入れ延長を優先すべき現場：支持層が比較的浅い位置（掘削底面下数メートル程度）に存在し、杭打ち機の作業ヤードが十分に確保できる現場。

【ヒービング と は】に関するよくある質問（FAQ）

Q1：ヒービングの初期兆候として現場で現れる現象は何ですか？
A1：掘削底面の中央部が弾力を持ってフワフワする（スポンジ化）、底面に微細な亀裂が入る、土留め壁の切梁（支保工）の軸力が急激に増加する、壁頂部が掘削側に傾くといった兆候が現れます。これらが確認された場合は即座に作業を中断し、埋め戻し等の緊急処置が必要です。

Q2：ボイリングとヒービングが同時に起きることはありますか？
A2：互層地盤（砂層と粘土層が交互に堆積している地盤）では起こり得ます。粘土層でヒービングの兆候が出つつ、下部の砂層から高圧の水が噴き出してボイリングを併発する極めて危険なケースがあり、事前のボーリング調査による地層構成の把握が不可欠です。

Q3：土木施工管理技士の試験でヒービングを覚えるコツは？
A3：「軟弱粘土＝ヒービング（土の重みですべり隆起）」「砂質土＝ボイリング（水圧で砂が湧く）」とワンセットで記憶するのが鉄則です。対症療法として「粘土層の底面改良」「支持層への根入れ」が正解選択肢の定番です。

まとめ：今後の動向と失敗しないための判断基準

ヒービングは、掘削という行為が地盤本来の応力バランスを崩すことによって引き起こされる、いわば人為的なリスクを多分に含んだ現象です。近年の建設ICTやセンサー技術の進歩により、山留め壁の変位や底面隆起をリアルタイムでミリ単位監視する自動計測システムの導入が進んでおり、兆候の早期発見が可能になりつつあります。

しかし、最終的な安全を担保するのは、事前の正確な土質調査に基づく設計と、無理のない根入れ長・地盤改良計画、そして現場での荷重管理です。「Fsが基準を満たしているから大丈夫」と過信せず、現場の土質変化や降雨状況に応じた柔軟な施工管理を徹底することが、無事故での工事完了への唯一の道筋となります。 （出典: ヒービング と は（Yahoo!ニュース））
