シルバーの重曹洗浄で失敗？黄ばみや白ボケの決定打と劇的復活法

SNSやライフハック動画で定番として紹介される「アルミホイルと重曹を使ったシルバーのお手入れ」。手軽に黒ずみが消える魔法のような裏技として拡散されていますが、ジュエリー修理工房や貴金属リペアの現場には、この方法を試して取り返しのつかない状態に陥ったアクセサリーが毎日のように持ち込まれています。「ピカピカになるはずが白く濁った」「黄色く変色して落ちない」「大切なデザインの黒ずみまで消えてしまった」という悲痛な叫びは後を絶ちません。 家庭にある身近な材料でできるメンテナンスには、化学的な盲点と適用してはならない明確な境界線が存在します。大切な愛用品を台無しにしないために知っておくべき失敗の原因と、すでに変色や白ボケを起こしてしまったシルバーを元通りに蘇らせる具体的なリカバリー技術を現場の取材データから解き明かします。

📌 【この記事の重要ポイントまとめ】

• 要点1：重曹洗浄の失敗は化学反応の副産物（アルミニウム化合物の析出や硫化被膜の不完全還元）による白ボケ・黄ばみが主因。
• 要点2：ティファニーなどの繊細な刻印、いぶし加工、コーティングメッキ、有機質宝石付きは重曹投入が厳禁なNG条件。
• 要点3：変色・白ボケは専用クリーナーや段階的な研磨布で修復可能であり、重曹の研磨粒子の乱用を止めることが最善策。

【実態検証】「手軽な裏技」で愛用品が台無しに？ネットを騒がせる重曹失敗の現場

ジュエリーリペア専門店の受付カウンターでは、重曹による変色トラブルの相談件数が年間相談件数の約15〜20%を占めるケースも珍しくありません。大手コミュニティサイトや知恵袋、SNSの投稿を調査すると、試行直後にパニックに陥ったユーザーの生々しい投稿が散見されます。 「動画の通りに熱湯とアルミホイル、重曹を入れたら、お気に入りのリングが粉を吹いたように白ボケして光沢を失った」 「ティファニーのペンダントを浸けたら、黒ずみは取れたものの全体が薄黄色に変色し、どんなに拭いても戻らない」 「クロムハーツのペンダントを浸けたら、陰影を際立たせるための『いぶし』まで全部剥がれて安っぽい銀の塊になってしまった」 多くの人が「安全な自然素材」「家庭にあるエコ洗剤」というイメージに惹かれ、金属工学的なリスクを考慮せずに処置を行っています。特にメルカリやヤフオクなどの二次流通市場で購入したアイテムを綺麗にしようとして、材質確認を怠ったまま浸け置きし、不可逆的なダメージを与える事例が急増しています。

シルバーを重曹でお手入れして失敗する決定的な理由｜白ボケと黄ばみの化学的メカニズム

なぜ手軽なはずの重曹ケアが、無残な変色を引き起こすのでしょうか。原因は、化学反応のプロセスと素材配合のミスマッチにあります。

シルバーと重曹・アルミホイルによる還元反応の仕組み

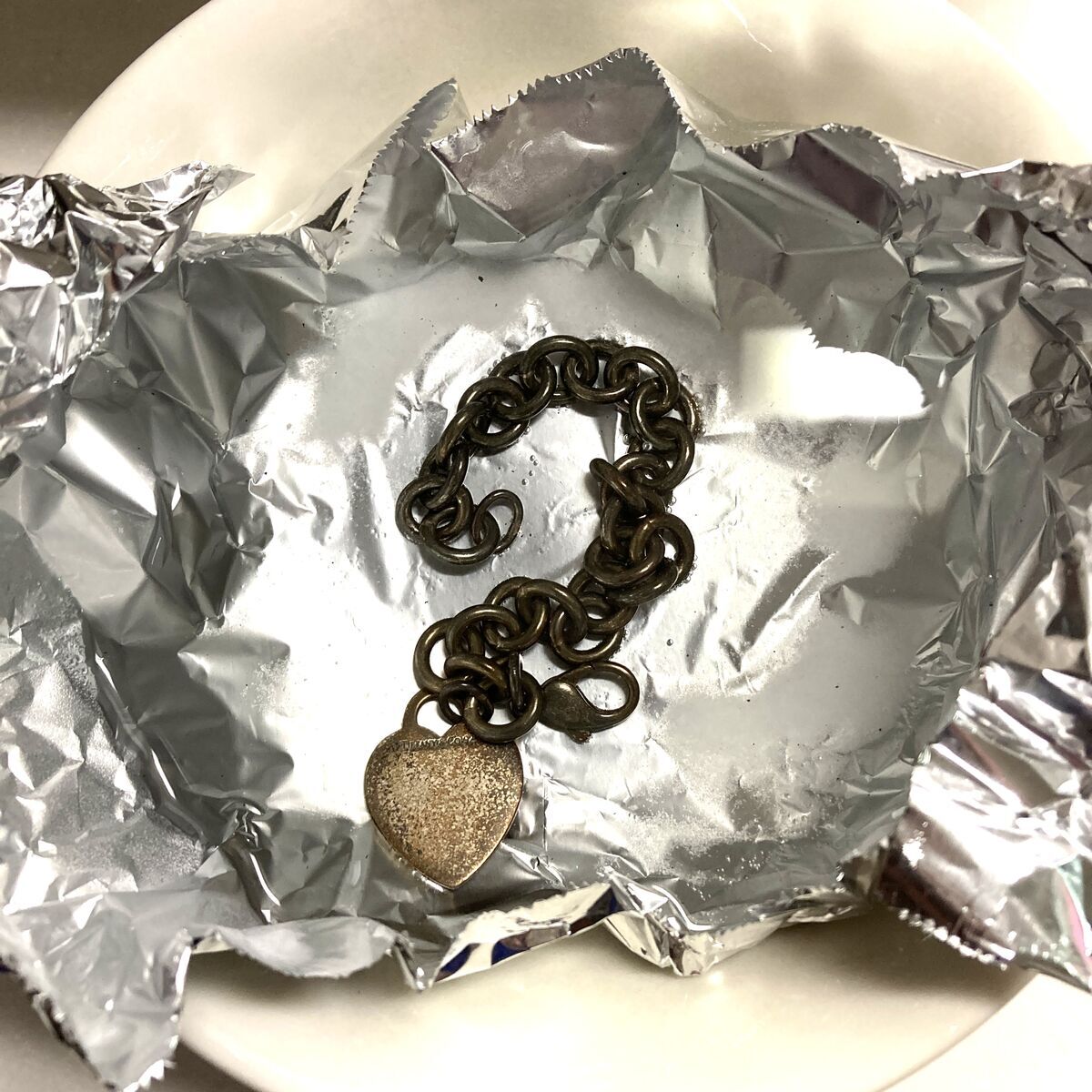

そもそも銀が黒ずむ正体は、空気中の微量な硫化水素や皮脂と反応してできる「硫化銀（Ag2S）」です。耐熱容器にアルミニウムを敷き、重曹（炭酸水素ナトリウム）とお湯を入れると、アルミニウムがイオン化して電子を放出し、銀の硫化物を金属銀へと還元します。 3Ag2S + 2Al + 6H2O → 6Ag + 2Al(OH)3 + 3H2S↑ この電気化学的な還元反応自体は理に適った現象です。問題は、反応環境のコントロールが家庭の台所では極めて難しい点にあります。

「白ボケ」を引き起こす残留水酸化アルミニウムと結晶化

重曹洗浄後に銀製品が白く濁る最大の原因は、化学反応の過程で生じる水酸化アルミニウムの微小粒子が銀の表面に強固に吸着・析出することです。熱湯を使用したことで急激な反応が起き、微細な凹凸構造を持つ銀の表面にアルミニウム化合物が焼き付くように残留します。 また、重曹の濃度が高すぎたり、すすぎが不十分だったりすると、炭酸塩の結晶が銀表面の微細孔にトラップされ、光の乱反射を招いて艶のない「白ボケ」状態を定着させます。

なぜ黄色くなる？「不完全還元」と干渉色、割金（銅）の酸化

重曹湯から引き上げた直後は綺麗に見えても、数分後から数時間後に「不気味な黄色」へ変色するトラブルも目立ちます。主な発生要因は以下の2点です。 1. 薄い硫化膜による光の干渉色：硫化銀が完全に還元されず、極めて薄い硫化被膜として残留した場合、光の屈折によって人間の目には黄色や黄金色に見えます。 2. 割金（銅）のアルカリ反応と酸化：一般的なジュエリーに使われる「シルバー925」は、92.5%の銀と7.5%の割金（主に銅）で構成されています。強アルカリ性の熱溶液に浸すことで表面の銅成分が反応し、亜酸化銅などを形成して黄褐色〜赤茶色の膜を張ってしまうのです。

絶対にやってはいけないNG条件｜ティファニー・いぶし銀・メッキの落とし穴

重曹によるクリーニングは、すべてのシルバー製品に適用できる万能策ではありません。以下の条件に当てはまる場合、重曹メンテナンスは絶対に避けるべきです。

ティファニーなどハイブランド製品の繊細な刻印と仕上げ

世界的な名門ジュエラーであるティファニーのシルバー製品は、微細なレーザー刻印や熟練職人による研磨仕上げが施されています。重曹ペーストでゴシゴシ擦る行為は、微細な刻印のエッジをだるく削り落とし、資産価値を暴落させる典型例です。公式のサービスカウンターでも、市販の重曹を用いた自己流メンテナンスによる白濁トラブルの相談は推奨外の行為として扱われています。

「いぶし銀」の彫刻が消失する惨劇

ゴシック調やネイティブ調のメンズアクセサリー、アンティーク調ジュエリーに見られる黒い陰影は、意図的に硫化カリウム溶液などで硫化皮膜を定着させた「いぶし加工（古美加工）」です。還元反応を全体に作用させると、製作者が計算して残した黒色部分まで一瞬で消滅し、立体感のない安っぽい単色シルバーに変形します。

メッキ（コーティング）の剥離と変色

外見が銀色であっても、真鍮や合金のベースに銀メッキを施した製品や、シルバー925の上に酸化防止のロジウムメッキ・プラチナコーティングを施した製品が存在します。アルカリ熱水溶液に浸すことでメッキ層の微小なピンホールから液が侵入し、内部からメッキが浮き上がって剥がれる事故が多発しています。

真珠・オパールなど「宝石付き」が絶対にNGな理由

宝石がセットされたシルバーを丸ごと重曹湯に沈めるのは致命傷になり得ます。特にエメラルド、オパール、ターコイズ、パール（真珠）、珊瑚、ラピスラズリなどの多孔質・有機質宝石は、熱とお湯、アルカリ性物質によって表面の光沢消失、脱色、ヒビ割れ、溶解を招きます。宝石の接着に用いられている接着剤が熱湯で軟化し、石が脱落する二次被害も頻発しています。

【徹底比較】重曹・専用クリーナー・研磨クロスの効果とリスク検証

シルバーのメンテナンス手法にはそれぞれメリット・デメリットが存在します。客観的なデータと特性を把握し、製品の状態に合わせた適材適所のアプローチを選択することが肝要です。 重曹の研磨粒子はモース硬度約2.5であり、純銀（モース硬度約2.5〜2.7）とほぼ同等の硬さを持っています。乾いた重曹を直接こすりつけると、銀の表面に目に見えない無数のヘアライン傷が入り、光沢を奪う主因となることがネットの検証報告でも指摘されています。 ## 失敗したシルバーアクセサリーを元に戻す劇的復活手順｜プロ直伝のリカバリー法 すでに重曹でお手入れをして「白ボケ」「黄ばみ」「いぶしの消失」を起こしてしまった場合でも、適切なリカバリー手順を踏むことで輝きを取り戻せます。 【リカバリーのステップフロー】 1. 残留成分の除去（中性洗剤温水洗浄） ↓ 2. 酸性中和・再溶解（シルバー専用クリーナーまたはクエン酸短時間ケア） ↓ 3. 物理的表面平滑化（超微粒子研磨クロス仕上げ） ↓ 4. （必要時）いぶし液による陰影の再構築 ### ステップ1：中性洗剤による残留アルカリ化合物の完全洗浄 まずは表面に付着している水酸化アルミニウムや重曹の微細結晶を洗い流します。ぬるま湯に食器用中性洗剤を数滴溶かし、柔らかい超極細毛の歯ブラシを使って優しく洗浄します。その後、流水で完全にすすぎ、マイクロファイバータオルで水分を拭き取ります。 ### ステップ2：専用液による黄ばみ・酸化銅被膜の除去 黄ばみや薄い硫化被膜、表面の銅酸化物は、チオ尿素系の「シルバー専用クリーナー（ハガティやタウンtalkなど）」を用いることで化学的に解消できます。 - バスケットにシルバーを載せ、専用液に5秒以内浸します。 - すぐに引き上げ、大量の水道水で液を完全に洗い流します。 - 浸けすぎると逆に銀が白濁するため、長時間の放置は厳禁です。 ### ステップ3：超微粒子ポリッシュクロスによる鏡面復元 白ボケによって失われた光沢は、銀専用のポリッシュクロス（微粒子研磨剤とツヤ出しワックスを含浸させた布）で磨くことで蘇ります。一方向に優しく滑らせるように磨くことで、表面の微細な凹凸が整い、新品のような鏡面反射が復活します。 ### ステップ4：消えてしまった「いぶし銀」の再着色テクニック いぶしが消えてしまった場合は、市販の「いぶし液（ガンジーやシルバーブラックなど）」を使用して修復します。 1. 陰影をつけたい溝の部分に、爪楊枝や細筆を使って微量のいぶし液を塗布します。 2. 数十秒で表面が黒化したら、すぐに水洗いして反応を止めます。 3. 表面の余分な黒ずみを研磨クロスで磨き落とし、溝の黒さだけを残してコントラストを再現します。 ## 【プロの結論】手入れの失敗を招く「手軽さバイアス」と正しい判断基準 家庭にある重曹でジュエリーを洗ってしまう背景には、現代の消費行動に見られる「タイパ（時間対効果）至上主義」と「身近なライフハックへの過信」が存在します。専門的な道具を買い揃えるコストや手間を回避したい心理が、結果として数万円のジュエリーを損耗させ、修理工房への高額な依頼費という逆転現象を生み出しています。 ### 重曹メンテナンスを選択して良い人・絶対に避けるべき人 【重曹ケアを試しても良い条件】 - 宝石や天然石が一切ついていないシンプルなチェーン - ロジウム等のメッキ加工が施されていない純粋なシルバー925単一素材 - いぶし加工のない、全体がプレーンな光沢仕上げの製品 - 失敗しても買い替えや研磨の割り切りができるカジュアルな日用品 【専門クリーナーまたはプロに任せるべき条件】 - ティファニー、カルティエ、エルメスなどのハイブランド製品 - クロムハーツ、ガボールなど立体的な燻し加工が特徴のシルバー - ターコイズ、パール、オパールなどの天然石・有機質宝石が留められた製品 - 素材の詳細（メッキの有無や割金の割合）が不明なアンティーク・古着屋購入品 日常的なメンテナンスとしては、使用後に乾いたセーム革やマイクロファイバーで皮脂を拭き取り、空気に触れにくい密閉チャック袋へ保管するだけで、頑固な黒ずみは防げます。「汚れてから劇薬で落とす」のではなく、「硫化させない予防習慣」を身につけることが、最良のシルバーケアと言えます。 ## 【シルバー 重曹 失敗】に関するよくある質問（FAQ）

Q1：ティファニーのシルバーペンダントを重曹で洗ったら白っぽくなりました。自力で直せますか？
A1：軽度の白ボケであれば、市販のシルバー専用ポリッシュクロス（研磨布）で優しく磨き上げることで光沢が戻ります。水酸化アルミニウムが強固に固着している場合は、シルバー専用洗浄液に数秒間浸漬させた後、しっかり水洗いしてクロスで磨いてください。刻印が潰れるリスクがあるため、歯磨き粉や重曹ペーストで強くこするのは避けてください。

Q2：重曹ペーストでこすったら細かな傷だらけになりました。消す方法はありますか？
A2：重曹の粒子による浅いヘアライン傷であれば、ジュエリー用の「コンパウンド（微粒子研磨剤）」や「超微粒子研磨クロス」を使い、段階的に磨くことで消すことができます。深い擦り傷になってしまった場合は、ジュエリーリペア店でのバフ研磨（機械研磨）を依頼することをお勧めします。

Q3：クロムハーツの黒い燻し（いぶし）部分が重曹で消えてしまいました。元に戻せますか？
A3：還元反応によって硫化皮膜が分解された状態です。自然に戻ることはないため、市販の「いぶし液（燻し用硫化液）」を細筆や綿棒につけて溝に塗り、再黒化処理を行う必要があります。作業に不安がある場合は、シルバーアクセサリー専門店に相談すれば数千円程度で再加工が可能です。

Q4：重曹水から出したら全体が黄色く変色しました。なぜですか？
A4：還元反応が中途半端に終わり薄い硫化被膜が残ったことによる光の干渉色、あるいはシルバー925に含まれる銅成分が表面で酸化・反応したことが原因です。シルバー専用の液体クリーナーに3〜5秒浸すか、研磨クロスで表面の薄皮をひと皮剥くように拭き取ることで、本来の銀白色に戻すことができます。 （出典: シルバー 重曹 失敗（Yahoo!ニュース））

まとめ：2026年のシルバーケアは素材選別と適材適所が鉄則

SNS上で手軽な裏技として称賛される「重曹＋アルミホイル」のお手入れ法ですが、そこにはアルミニウム化合物の析出や割金の酸化、いぶし加工の消滅といった、金属工学に基づく明確なリスクが潜んでいます。 シルバーアクセサリーは、適切な知識を持って接すれば何十年でも世代を超えて使い続けられる堅牢な貴金属です。安易な裏技を鵜呑みにせず、アイテムの構造・加工・宝石の有無を正しく見極めた上で、日常の乾拭き保管、専用クロス、必要に応じたプロのメンテナンスを使い分けていくことが、愛用品の輝きを半永久的に保ち続ける唯一の近道です。
