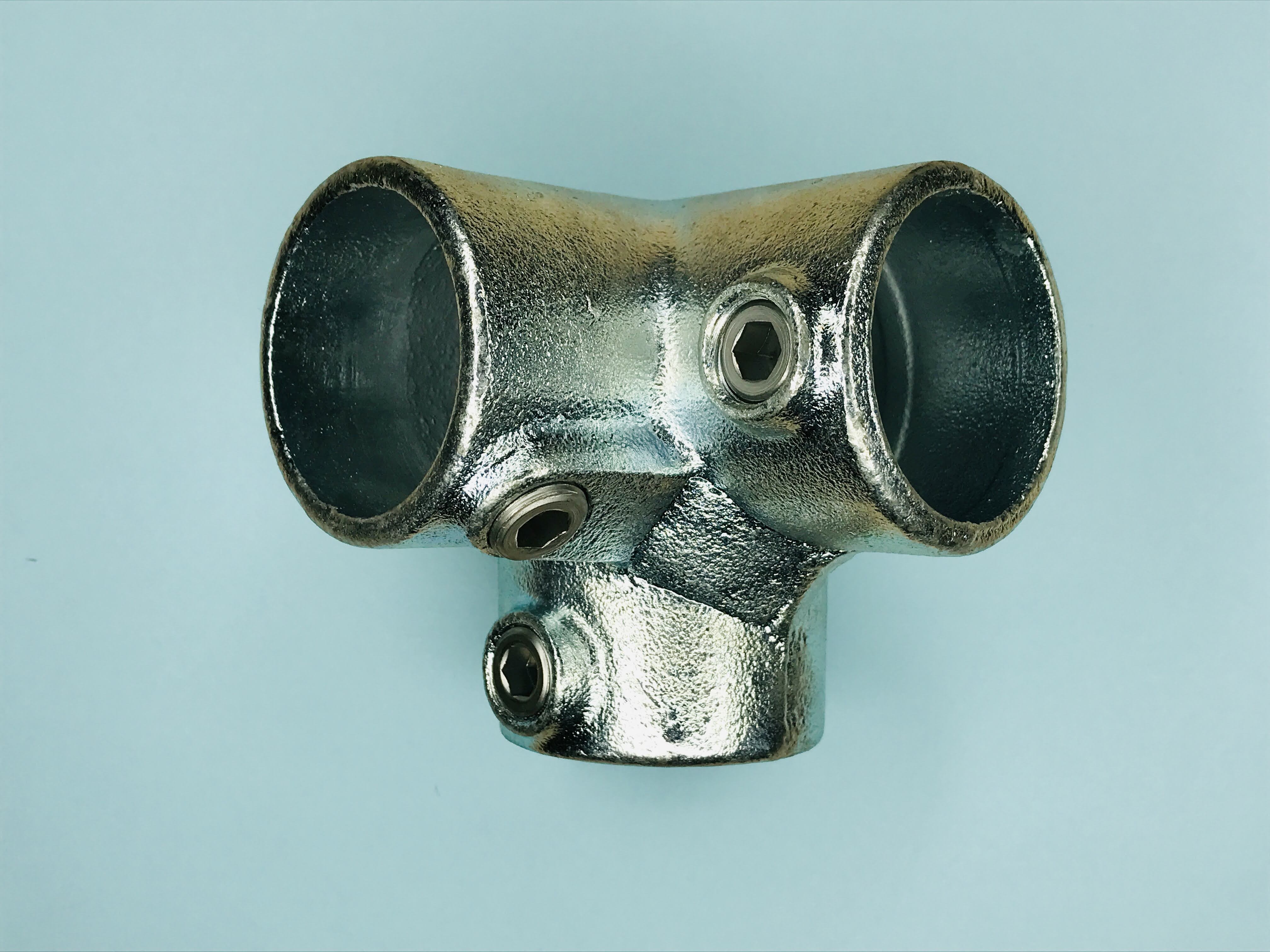

ドブメッキとは？溶融亜鉛めっきの圧倒的な防錆力と失敗しない選び方

高速道路のガードレールや送電鉄塔、ビルの非常階段など、屋外の過酷な環境で何十年も錆びずに立ち続ける鋼構造物。その耐久性を支えているのが、通称「ドブメッキ」と呼ばれる表面処理技術です。土木・建築分野をはじめ、産業機械やDIY資材に至るまで広く用いられていますが、その独特な呼び名の由来や、一般的な電気メッキとの性能差については正確に把握されていないケースも少なくありません。

初期コストの安さだけで表面処理を選んだ結果、数年で赤錆が発生して再塗装に追われるトラブルは後を絶ちません。ドブメッキの防錆構造、耐用年数の根拠、注意すべきデメリットや費用相場を徹底解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：ドブメッキとは「溶融亜鉛めっき」の俗称であり、約450℃の高温で溶かした亜鉛槽に鋼材を丸ごと浸すことで強固な合金層を形成する。
• 要点2：電気メッキの10倍以上の皮膜厚みと「犠牲防食作用」により、過酷な屋外環境でもメンテナンスフリーで数十年単位の耐用年数を誇る。
• 要点3：ネジ山の噛み合わせ不良や熱変形、特有の「白錆」といったデメリット・注意点を正しく理解して設計に落とし込むことが不可欠。

【語源と正体】なぜ「ドブ」と呼ばれるのか？防錆加工の仕組みと基礎知識

ドブメッキの正式名称は、JIS規格（JIS H 8641）で定められた「溶融亜鉛めっき」です。現場では古くから「ドブ漬けめっき」「テンプラめっき」とも呼ばれてきました。この少々泥臭い呼称は、高温（約440℃〜460℃）でドロドロに溶かした亜鉛の溶融プール（浴槽）を「ドブ（溝・溜まり）」に見立て、鋼材をそのままドブっと丸ごと浸漬（インマージョン）させる作業風景に由来しています。

単に金属の表面を覆う塗装とは異なり、ドブメッキの防錆加工の仕組みには化学的な結合が深く関わっています。高温の亜鉛浴に鋼材を浸すことで、鉄と亜鉛が原子レベルで反応し、鉄側に近い方から順に強固な「鉄-亜鉛合金層」が形成されます。その最外層に純亜鉛層が乗る複層構造となるため、衝撃を受けても皮膜が極めて剥がれにくい特性を持ちます。

さらに特筆すべきは「犠牲防食作用」です。万が一、飛石などでめっき皮膜に深い傷がつき素地の鉄が露出した場合でも、鉄よりイオン化傾向が大きい周囲の亜鉛が身代わりとなって先に溶け出し、電気化学的に鉄の酸化（赤錆の発生）を食い止めます。この二重の防御壁こそが、ドブメッキが屋外インフラで重用される最大の理由です。

【比較検証】電気メッキとの決定的な違い｜皮膜厚みと耐久性の格差

鋼材の防錆処理を検討する際、最も比較対象になりやすいのが「電気亜鉛めっき（電気メッキ）」です。両者は同じ亜鉛を用いた処理ですが、製造プロセス、皮膜の厚み、そして期待できる耐久性には圧倒的な格差が存在します。

電気メッキは、シアン化亜鉛や硫酸亜鉛などの水溶液中に鋼材を浸し、電気分解を利用して表面に亜鉛を析出させます。仕上がりが非常に薄く均一で光沢が美しいため、屋内で使用される家電部品や精密ボルトなどに適しています。一方のドブメッキは、溶融金属に直接浸すため、めっき皮膜の厚みが電気メッキの5倍から数十倍に達します。

項目	ドブメッキ（溶融亜鉛めっき）	電気亜鉛メッキ（電気メッキ）	現場における選定・評価基準
加工方法	約450℃の溶融亜鉛槽に浸漬	電気分解による電着	ドブメッキは熱負荷がかかる点に注意
皮膜の厚み	約50〜100μm以上（JIS HDZ規格）	約3〜15μm（ユニクロ・三価クロメート等）	皮膜厚は防錆寿命にほぼ比例する
表面外観	銀灰色〜マット調、特有の模様（スパングル）	光沢のある銀色・青白色・黒色など	意匠性重視なら電気、重防食ならドブ
主な用途	道路部材、太陽光架台、建築鉄骨、土木資材	家電内部パーツ、精密ネジ、屋内配管金具	設置環境（屋外曝露か屋内密閉か）で選定
耐候性（屋外）	20年〜100年以上（環境による）	数ヶ月〜数年で赤錆発生リスク	屋外恒久構造物にはドブメッキが標準

【耐用年数の真実】過酷な環境で何十年もつ？設置環境別の寿命データ

ドブメッキの最大の強みは、一度施工すれば半永久的とも言える長い耐用年数です。日本溶融亜鉛鍍金協会などの長期曝露試験データによると、亜鉛皮膜の年間腐食減量は設置される大気環境によって明確に分類されています。

JIS H 8641に規定される「HDZ55（付着量550g/㎡以上・皮膜厚約76μm以上）」を採用した場合、環境ごとの理論寿命は以下の通りです。

• 田園・山間部（腐食度：極小）：年間腐食量約0.5〜1.0μm → 約80年〜100年以上
• 一般都市・郊外（腐食度：小）：年間腐食量約1.0〜2.0μm → 約40年〜70年以上
• 工業地帯・重工業地域（腐食度：中）：年間腐食量約2.0〜4.0μm → 約20年〜40年
• 海岸地域（腐食度：大 / 海風曝露）：年間腐食量約3.0〜6.0μm → 約15年〜30年

雨風に晒される屋外であっても、定期的な塗り替えメンテナンスを行うことなく数十年単位で鉄の強度を維持できる表面処理技術は、現代の工業技術においても極めて希少です。

【見落としがちな盲点】ドブメッキ特有のデメリットと「白錆」の真相

圧倒的な防錆性能を誇る一方で、施工前に把握しておくべきドブメッキのデメリットとトラブル要因も存在します。これらを知らずに設計・手配すると、現場での組み立て不能や工期遅延につながります。

代表的な課題が「ドブメッキ ボルト・ナット」の嵌合（かんごう）問題です。ドブメッキは皮膜が厚いため、通常の規格通りに切られたネジ山にそのままメッキを施すと、膜厚の分だけネジ山が太くなり、ナットが最後まで回りません。そのため、雌ネジ側にメッキの厚み分（約0.4〜0.8mm程度）をあらかじめ削り広げておく「オーバータップ加工」が必須となります。

また、施工直後に発生しやすい「白錆（しろさび）」への誤解も現場で頻発します。メッキ直後の製品を密着させたまま雨水に濡らしたり、風通しの悪い場所で保管したりすると、表面に白い粉状の物質が発生します。これは初期の亜鉛が空気中の二酸化炭素と反応する前に水分と反応して生じる水酸化亜鉛です。

白錆は外観を損ねるものの、防錆性能そのものが失われたわけではありません。通気性の良い環境に置けば、やがて空気中の炭酸ガスと反応して緻密な「塩基性炭酸亜鉛」の保護皮膜へと変化し、安定した状態に落ち着きます。ただし、重度の白錆を防ぐためには、保管時の換気や直置きの回避といった水濡れ防止対策が不可欠です。

【2026年コスト分析】単価・費用相場とLCC（ライフサイクルコスト）

ドブメッキの加工費は、一般的に「重量（kg単価）」または「部材単位」で算出されます。近年は亜鉛地金相場やエネルギーコストの影響を受けて変動していますが、標準的な鉄骨部材の加工単価は1kgあたり約80円〜180円前後が相場です。

薄板やパイプ構造など、亜鉛浴からの引き上げ時に亜鉛が抜けにくい形状や、治具への吊り掛けに手間がかかる複雑形状の部材は割増単価が適用されます。

初期費用（イニシャルコスト）だけで比較すると、一般的な防錆塗装や電気メッキよりも高額になるケースがあります。しかし、設置後10年ごとに足場を組んでケレン作業と再塗装を繰り返す一般的なウレタン・フッ素塗装と比較した場合、30〜50年のスパンで見るとトータルのLCC（ライフサイクルコスト）はドブメッキが圧倒的に安価に抑えられます。インフラや長期運用を前提とした施設において、ドブメッキが第一選択となる最大の経済的根拠です。

【プロの結論】ドブメッキを採用すべきケース・避けるべきケース

表面処理の選定で後悔しないための明確な基準を整理します。

• 採用すべきケース：屋外に常設する架台・配管支持材・外階段・農業用ハウス資材・沿岸部以外の屋外設備など、長期的なメンテナンスの手間と修繕費を最小化したい構造物。
• 避けるべきケース：薄板板金（熱で歪みが出る部材）、公差が厳しい精密機械部品、内装家具など美麗な鏡面仕上げを求める意匠製品。

【ドブメッキ と は】に関するよくある質問（FAQ）

Q1：ドブメッキの上からペンキで塗装することは可能ですか？
A1：可能です。ただし、メッキ直後の亜鉛表面は塗料の密着性が低いため、適切な下地処理（リン酸塩処理やノンクロム系プライマーの塗布）を行わないと早期に塗膜が剥離します。メッキ後数ヶ月放置して表面が自然酸化した後に塗装する「枯らし」工程を入れるのも有効です。

Q2：JIS規格にある「HDZ35」や「HDZ55」とは何の数字ですか？
A2：JIS H 8641で規定されている亜鉛の「最小付着量（g/㎡）」を示す記号です。例えばHDZ55は付着量が550g/㎡以上（平均皮膜厚み約76μm以上）であることを示し、数値が大きいほど皮膜が厚く、耐食性が高くなります。

Q3：ドブメッキをした鋼材を現場で切断・溶接しても大丈夫ですか？
A3：切断や溶接自体は可能ですが、切断面や熱影響部は亜鉛皮膜が焼失して鉄が露出します。放置するとそこから赤錆が広がるため、加工後は速やかに「高濃度亜鉛末塗料（ジンクリッチペイント）」を規定の厚みで塗布し、補修を行う必要があります。

まとめ：長期耐久性を見据えた最適な防錆選択を

ドブメッキ（溶融亜鉛めっき）は、独自の鉄-亜鉛合金層と犠牲防食作用により、他の追随を許さない圧倒的な防食寿命を実現する技術です。外観の粗さや寸法変化、熱変形といった固有の特性を事前に把握し、ボルトのクリアランス設定や水抜き穴の確保といった適切な設計を行えば、長期にわたって構造物の安全を守る最強の防錆手段となります。

初期費用のみにとらわれず、数十年にわたるメンテナンス費用まで見据えたライフサイクルコストを計算し、目的に合致した表面処理を選定してください。 （出典: ドブメッキ と は（Yahoo!ニュース））
