金属線ぴ工事とは？金属ダクトとの違いと施工基準・接地ルールを徹底解説

ビルやオフィスのリノベーション、工場の電源増設などで頻繁に目にする「金属線ぴ工事」。露出配線でありながら高い美観と物理的保護性能を兼ね備え、電気設備の現場はもちろん、第二種電気工事士の国家試験でも合否を分ける超頻出テーマとして知られています。

一方で、現場の若手電工や資格学習者から「金属ダクト工事との境界線が曖昧」「支持点間距離や接地工事の省略ルールで迷う」といった疑問の声が後を絶ちません。本記事では、電気設備技術基準や内線規程に定められた厳格な施工基準から、第1種・第2種の違い、現場での実務ポイントまでを網羅して分かりやすく紐解きます。

📌 【この記事の重要ポイントまとめ】

• 要点1：金属線ぴは「幅5cm以下」の金属製樋であり、乾燥した露出場所や点検できる隠ぺい場所に施工可能。
• 要点2：支持点間距離は「1.5m以下」、原則として「D種接地工事」が必要（特定条件下で省略可能）。
• 要点3：幅5cm超の「金属ダクト」とは支持間隔（ダクトは3m）や使用電圧、収容制限のルールが明確に異なる。

【基礎知識】金属線ぴ工事とは？施工基準と使用できる場所の制限

金属線ぴ工事とは、薄い鋼板やアルミニウム合金で作られた樋（とい）状の金属製部材に絶縁電線を収めて配線する工法です。一般現場では「メタルモール配線工事」や「メタルワイアウェイ」とも呼ばれ、コンクリート壁や既存ボード壁に後から配線を追加する露出配線工事で圧倒的な採用率を誇ります。

電気設備技術基準および内線規程において、金属線ぴ工事を施工できる場所には明確な規定が存在します。金属製で導電性があるため、感電や漏電リスクを防ぐ観点から設置環境が厳しく限定されています。

使用が認められているのは、「乾燥した露出場所」および「乾燥した点検できる隠ぺい場所」（天井裏など点検口から容易に目視・作業ができる場所）に限られます。水気や湿気のある厨房・浴室・屋外、またはコンクリート埋設部や点検できない密閉天井・壁内といった「点検できない隠ぺい場所」への施工は法令で明確に禁止されています。

また、使用電圧についても原則として300V以下の低圧配線に限定されており、高圧回路や400V級の動力幹線などには使用できません。

【決定的な違い】金属線ぴ（第1種・第2種）と金属ダクトの境界線

現場や試験対策で最も混同されやすいのが、「金属線ぴ」と「金属ダクト」の違い、そして「第1種」と「第2種」の区分です。その境界線はズバリ「部材の幅（外寸）」と「板厚」にあります。

金属線ぴは外幅が5cm（50mm）以下のものを指します。これを1mmでも超えて幅5cm超になると、法令上は「金属ダクト工事」の適用を受け、求められる施工ルールが根本から変わります。

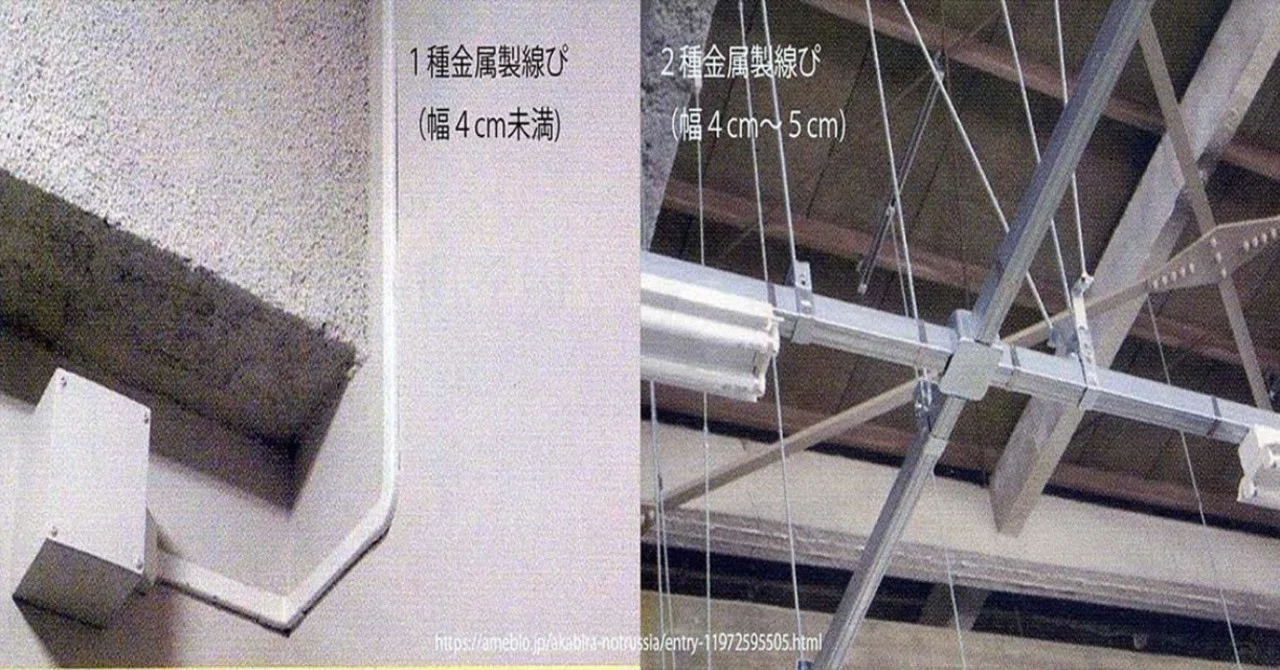

さらに金属線ぴ内部でも、幅4cmを境に第1種と第2種に分かれます。

区分・名称	外幅の基準	金属板の厚さ	主な用途・現場での特徴
第1種金属製線ぴ	幅4cm以下	0.5mm以上	小規模な照明回路・スイッチ配線・1本〜数本の細径配線
第2種金属製線ぴ	幅4cm超 〜 5cm以下	1.0mm以上	オフィスコンセント増設（メタルモール等）・中規模配線
金属ダクト	幅5cm超	1.2mm以上	受変電設備周辺・幹線配線・多数のケーブル集中箇所

第1種と第2種では要求される板の厚みが2倍（0.5mm以上と1.0mm以上）異なるため、強度の面でも大きな差があります。第2種金属製線ぴはオフィスビルの什器まわりなどで踏まれる可能性のある箇所にも耐えうる堅牢性を備えています。

【現場の実態と施工の急所】支持点間距離と屈曲部の接続方法

金属線ぴ工事の施工において、安全性と仕上がりの美しさを左右するのが「固定間隔」と「端末・屈曲部の処理」です。

1. 支持点間距離は「1.5m以下」を徹底

金属線ぴ本体を造営材（壁や柱）に固定する支持点間距離は、内線規程により1.5m以下と定められています。金属ダクトの支持間隔が「3m以下」であるため、電気工事士試験でも頻出のひっかけポイントとなっています。端末部や接続部の直近（概ね30cm以内）にも確実に支持具を設けるのが現場の鉄則です。

2. 屈曲部接続とバリ取り処理の重要性

線ぴの方向を変える屈曲部（コーナー部）や分岐部では、専用の接続金具（フラットエルボ、内外曲がり用金具、ジョイントカップリング、プルボックス等）を使用します。線ぴを金切りのこやメタルモールカッターで切断した際、切断面に生じる「バリ」は完全にリーマーやヤスリで除去しなければなりません。バリ取りを怠ると、電線引き入れ時に絶縁被覆を傷つけ、地絡事故や火災の原因になります。

3. 電線収容数と断面積の占有制限

線ぴ内部に収容できる電線数は、原則として内部断面積の20%以下（内線規程では条件により32%以下等の規定あり）に抑える必要があります。無理に電線を詰め込むと、通電時の自己発熱が逃げにくくなり、許容電流が著しく低下して絶縁劣化を招くためです。また、使用する電線はIV線などの絶縁電線を用い、被覆のない裸電線や屋外用ビニル絶縁電線（OW線）の使用は認められていません。

【安全の要】D種接地工事の省略条件と感電防止の鉄則

金属線ぴは全体が金属導体であるため、内部の電線が傷ついた際に筐体全体へ電圧が印加される危険があります。そのため、接触防護と漏電遮断器の確実な動作を目的に、原則としてD種接地工事（接地抵抗値100Ω以下、300V以下の場合）の施工が義務付けられています。

ただし、以下の安全条件をすべて満たす場合に限り、D種接地工事を省略することが認められています。

• 線ぴの長さが4m以下であること（小規模な立ち下げ配線など）
• 乾燥した場所に施設すること
• 対地電圧が150V以下の回路（一般家庭や標準的な100V単相回路など）であること

現場における重大な落とし穴として挙げられるのが、「ジョイント金具を挟んだ部分の導通不良」です。金属線ぴは表面に焼付塗装が施されている製品が多く、金具をビス留めしただけでは十分な電気的導通が得られないケースがあります。接地工事を行う際は、アースボンド線を確実に渡すか、塗装を剥がしてボンド用ビスで締め付ける確実な施工が不可欠です。

【実態検証】第二種電気工事士試験の落とし穴と現場のリアル

第二種電気工事士の筆記・実技試験対策において、金属線ぴ工事は頻出分野です。受験者の多くが失点するパターンを整理すると、以下の「数値の混同」に集中しています。

• 寸法の混同：金属線ぴ（5cm以下）と金属ダクト（5cm超）の境界
• 支持間隔の混同：金属線ぴは1.5m以下、合成樹脂管は1.5m以下、金属管は2m以下、金属ダクトは3m以下、ケーブル工事は2m以下
• 使用場所の誤認：「湿気のある場所」「点検できない隠ぺい場所」への施工選択肢を選んでしまうミス

現場の電気工事関係者の間でも、「最近のリノベ現場では露出配線をおしゃれに見せる意匠配管としてメタルモールが再評価されている一方、コーナーの留め加工やアースボンドの取り回しに高い技術が求められる」という意見が多く聞かれます。手軽に見えて、実は職人の腕の差がはっきりと仕上がりに現れる工法なのです。

【プロの結論】金属線ぴ工事を採用すべきケース・見送るべきケース

電気設計や現場施工の判断において、金属線ぴの向き・不向きは次のように整理できます。

【向いているケース】
・コンクリート打ち放し壁や既存オフィスなど、壁内隠ぺい配線が不可能な場所への後付け増設。
・樹脂製モールでは強度が足りず、台車や人の接触による破損リスクがある通路・足元。
・美観を重視し、直線的でシャープな金属質感を出したい商業空間やスタジオ。

【見送るべきケース】
・湿気や水飛沫がかかる厨房、洗面所、半屋外（金属管工事や防水型部材を選択すべき）。
・多数の太い幹線ケーブルを一括配線する主幹ルート（金属ダクトやケーブルラックが適切）。
・振動が常時加わる機械周辺（配管やフレキシブルチューブが有利）。

【金属線ぴ工事とは】に関するよくある質問（FAQ）

Q1：金属線ぴと「メタルモール」は同じものですか？
A1：実質的にほぼ同じものを指します。「金属線ぴ」は電気設備技術基準や内線規程で用いられる正式な法令用語であり、「メタルモール（またはメタルワイアウェイ）」はパナソニック等のメーカーが販売している代表的な製品名・通称です。実務現場ではメタルモールと呼ぶことが一般的です。

Q2：なぜ湿気の多い場所や浴室には金属線ぴ工事ができないのですか？
A2：金属線ぴは部材同士の勘合部やジョイント部に完全な防水性能がなく、内部に湿気や水分が滞留しやすいためです。水分の侵入によって金属の腐食が進むだけでなく、絶縁電線の被覆劣化やトラッキング、感電・漏電事故を引き起こすリスクが極めて高いため法令で禁止されています。

Q3：金属線ぴの中にLANケーブルや同軸ケーブルを一緒に入れても良いですか？
A3：原則として、100Vなどの強電流電線とLAN等の弱電流電線を同一の線ぴ内に混触防止のセパレーター（隔壁）なしで混在収容することは内線規程で禁止されています。ノイズ干渉による通信障害だけでなく、万一の短絡時に通信機器を破損させる恐れがあるため、セパレート型線ぴを用いるか、配管を完全に分ける必要があります。

まとめ：法令基準の正確な理解が安全で美しい配線工事をつくる

金属線ぴ工事は、露出配線でありながら耐久性と美観を高いレベルで両立できる優れた工法です。しかしその性能を正しく発揮させるためには、「幅5cm以下の基準」「乾燥した場所限定」「1.5m以下の支持点間距離」「確実なD種接地工事」という法令ルールの遵守が絶対条件となります。

電気工事士試験を控えている方は金属ダクトとの数値の違いを整理して得点源にし、現場で施工に携わる方は切断面の処理やアースの導通を徹底して、安全で信頼性の高い電気設備の構築を目指しましょう。 （出典: 金属 線 ぴ 工事 と は（Yahoo!ニュース））
