釉薬とは？塗るだけで劇的変化する驚きの仕組みと失敗ゼロの基礎知識

素焼きを終えた素朴な泥色の器に、濁った泥水をくぐらせて窯に入れる――ただそれだけの工程で、なぜ陶器は宝石のような艶をまとい、息をのむほど鮮やかな色彩へと変貌を遂げるのでしょうか。陶芸教室の体験者から器を愛でる愛好家まで、誰もが一度は抱くこの疑問の核心にある存在が「釉薬（ゆうやく）」です。

単なる装飾の塗料に見える釉薬ですが、その正体は1200度を超える灼熱の窯の中で溶融し、化学反応を起こして硬化する「ガラスの液体」に他なりません。本稿では、うつわの美しさと実用性を劇的に引き上げる釉薬の科学的メカニズム、原材料の組成、発色の不思議から、現場の職人が実践する施釉（せゆう）の極意まで、2026年の最新知見を交えて余すところなく解き明かします。

📌 【この記事の重要ポイントまとめ】

• 要点1：釉薬はシリカ・媒熔剤・アルミナで構成され、高温焼成によって器の表面に緻密なガラス被膜を形成する科学的コーティング剤である。
• 要点2：窯の中の酸素量（酸化焼成・還元焼成）によって同じ釉薬でも全く異なる色彩に化け、素地と釉薬の収縮差が貫入などの豊かな表情を生み出す。
• 要点3：安全性基準（鉛・カドミウム規制）のクリアや適正な濃度・厚みの管理が、ピンホールなどの失敗を防ぎ美しい器を仕上げる決定打となる。

【基礎知識】釉薬とは何か？読み方とうわぐすりの違いから解く驚きの正体

陶芸の世界に足を踏み入れると、最初に直面するのが言葉の綾です。「釉薬」の読み方には「ゆうやく」と「うわぐすり」の2通りが存在します。結論から言えば、両者が指し示す物質や役割に本質的な違いはありません。学術研究や陶芸材料店、専門書では音読みの「ゆうやく」が標準的に使われる一方、伝統工芸の窯元や現場の職人間では、素地の上に掛ける薬品という意味合いから訓読みの「うわぐすり」と呼ばれる傾向が色濃く残っています。

では、そもそも釉薬は何のために施されるのでしょうか。最大の目的は、釉薬の役割と防水効果による器の実用性向上です。粘土を成形して焼いただけの素焼き（焼成温度約750〜850度）の陶器は、内部に無数の微細な気孔を抱えた多孔質構造をしています。そのまま水や料理の汁を注げば、水分が器の外側へ染み出したり、油分が内部に沈着してカビや悪臭の原因になったりします。釉薬を掛けて本焼き（約1200〜1280度）を行うことで、表面が完全に無孔質のガラス層でコーティングされ、吸水性をほぼゼロに遮断できるのです。同時に、機械的強度が飛躍的に高まり、汚れが落ちやすく衛生的な食器として成立します。

ここで押さえておきたいのが、陶器と磁器の釉薬の違いです。粘土質を主原料とする陶器（土もの）は素地自体に適度な吸水性が残るため、釉薬のガラス層が防水の要となります。一方、長石やカオリンなどガラス成分を豊富に含む陶石を主原料とする磁器（石もの）は、1300度前後の高温で素地そのものがガラス化して焼き締まります。そのため、磁器における釉薬は防水よりも「滑らかな光沢の付与」「絵付けの保護」「白磁の気品ある質感の強調」という意匠的役割が大きくなります。素材の熱膨張係数に合わせて釉薬の配合を厳密に変えなければ、焼成後の冷却時に器が粉々に割れる危険性があるため、陶器用と磁器用の釉薬は明確に区別して運用されています。

なぜガラス化するのか？釉薬の成分・原材料と劇的変化のメカニズム

バケツの中に入った釉薬は、灰色や淡いベージュ色をした泥水のような液体に過ぎません。これが窯の中で溶けて透明なガラスや鮮やかな色彩へと化ける背景には、緻密な無機化学の法則が働いています。釉薬の成分と原材料を分解すると、例外なく次の「3大要素」で成立しています。

第1の要素は、ガラスの骨格を形成するシリカ（二酸化ケイ素・SiO2）です。珪石（けいせき）や石英の粉末がこれに該当します。ただし、純粋なシリカが融解するには1700度以上の超高温が必要であり、一般的な陶芸用の窯（最高1250〜1300度程度）では単体で溶かすことができません。

そこで不可欠となる第2の要素が、シリカの融点を下げる媒熔剤（フラックス）です。アルカリ金属やアルカリ土類金属を含む物質で、カルシウム（石灰石）、カリウム・ナトリウム（長石）、あるいは植物の灰などが用いられます。媒熔剤がシリカの結合を切り離すことで、1200度付近でドロドロの液体ガラスへと変化させます。

しかし、融けたガラスはそのままでは粘性が低すぎ、焼成中に器の側面を重力に従って滑り落ち、窯の棚板に焼き付いてしまいます。これを食い止めるのが第3の要素であるアルミナ（酸化アルミニウム・Al2O3）です。カオリンや粘土鉱物に含まれるアルミナは、釉薬に適度な粘りとコシを与え、傾斜した器の表面にガラスを留まらせる安定剤として機能します。

歴史的な発展プロセスにおいて、この成分の配合妙味を如実に物語るのが灰釉と長石釉の特徴と違いです。陶芸の黎明期、窯の中で薪の灰が器に降りかかり、自然にガラス化した「自然降灰釉」から発展したのが灰釉（かいゆう）です。植物灰には木質由来のシリカ、カルシウム、微量金属が絶妙なバランスで混ざり合っており、透明感のある柔らかな光沢や、緑がかったビードロ釉のような風情ある景色をもたらします。対して長石釉は、花崗岩の主成分である長石鉱物を粉砕して使用します。シリカとアルミナ、アルカリをあらかじめバランスよく含むため、濁りのない均一な白濁感や、志野焼のような温かみのあるポッテリとした質感を安定して再現できる特徴を持ちます。

本格的な作陶現場では、これらを基礎とした釉薬の調合と自作レシピ詳細が研究されています。基準となる基本透明釉（石灰長石釉）の代表的な配合比率は、重量比で「福島長石 40%：珪石 30%：石灰石 20%：ガイロメ粘土（またはカオリン） 10%」といった骨格が用いられます。調合の際は粉末を精密電子秤で計量し、水を加えて攪拌した後、釉薬用の比重計（ボーメ計）で濃度を計測します。一般的に浸し掛けで推奨されるボーメ度は45〜50度前後であり、わずか数度の狂いが焼き上がりの厚みと透明感を左右します。

【徹底比較】陶芸釉薬の種類一覧と酸化焼成・還元焼成の発色データ

釉薬の調合に金属酸化物（着色剤）をわずか1〜5%程度添加するだけで、焼成後の色彩は劇的に変化します。さらに、窯の内部に送り込む空気の量によって、同じ成分の釉薬でありながら正反対の色に変化する現象が起こります。これが酸化焼成と還元焼成の発色の違いです。

酸化焼成は、窯内に十分な酸素を送り込み、燃料を完全に燃焼させながら焼き上げる手法です。金属は酸素と結びついた「酸化状態」のまま発色します。一方の還元焼成は、1000度を超えたあたりで窯の給気口を絞り、煙道ダンパーを閉めることで酸素不足の状態を作り出します。不完全燃焼を起こした炎は、少しでも酸素を奪おうと、素地や釉薬に含まれる金属酸化物から酸素原子を引き抜きます。この「還元反応」によって、金属本来の価数が変化し、酸化時とは全く異なる発色を見せるのです。

以下の比較表は、伝統工芸から現代陶芸まで広く親しまれている代表的な陶芸釉薬の種類一覧と、それぞれの焼成条件による挙動をまとめた客観データです。

表から明らかなように、銅や鉄は窯の雰囲気によって劇的にキャラクターを変えます。たとえば「辰砂の赤」と「織部の緑」は、どちらも同じ酸化銅を原料としながら、酸素を奪うか与えるかという空気の制御ひとつで生まれる表裏一体の美学なのです。

【実態検証】施釉の現場で見えたリアル｜釉薬のかけ方のコツと失敗しない技法

どれほど精巧に計算された自作レシピであっても、現場での「施釉（せゆう）」が適切でなければ、窯出しの瞬間に無残な失敗作と対面することになります。陶芸工房での現場検証において、失敗の8割以上は「釉薬の厚み」と「素焼きの脱水スピードの読み違い」に起因しています。

プロの工房で実践されている釉薬のかけ方と施釉のコツには、器の形状に応じた4つの基本技法が存在します。

最も王道とされるのが「浸し掛け（どぶ掛け）」です。釉薬の入った桶の中に器を指先や釉掛け鋏（はさみ）で挟み込み、素早く数秒間くぐらせます。現場の職人が徹底しているのは「素焼きのホコリ落とし」と「浸漬時間の厳守」です。素焼きの表面に粉塵が残っていると釉薬を弾いてしまいます。固く絞った濡れ雑巾で拭き取った後、均一な厚み（標準で0.5〜1.0mm程度）になるよう「1、2、3」のテンポで引き上げます。素焼き器の吸水力は高く、浸す時間が1秒延びるだけで釉薬層は倍近く肥大化し、焼成時にドロドロに流れて棚板を破壊する原因となります。

大皿や壺の内側など、浸すのが困難な部位には柄杓（ひしゃく）を用いた「流し掛け」が選ばれます。器を傾けながら一定のスピードで釉薬を回し入れ、余分な液を一気に切る技量が求められます。さらに、繊細なグラデーションを狙う場合はコンプレッサーに繋いだスプレーガンによる「吹き掛け」、部分的な加飾には獣毛筆を使った「筆塗り」が用いられます。

また、現場で見落としてはならない絶対の鉄則が「高台（こうだい）の釉剥ぎ」です。器の底面、特に棚板に直接接する設置面に釉薬が付着していると、高温で溶けたガラスが棚板と完全に癒着し、窯から取り出す際に器の底がバリバリに割れて全損します。撥水剤（固形パラフィンや乳化撥水剤）を底面にあらかじめ塗布しておくか、施釉直後に濡らしたスポンジで底から2〜3ミリ上まで釉薬をきれいに拭い去る工程は、職人たちが最も神経を研ぎ澄ます防御策です。

これから陶芸を始める方に向けて、初心者向けおすすめ釉薬まとめとして挙げられるのは、以下の3種です。 1つ目は、どんな粘土とも相性が良く発色トラブルが起きない「透明釉（石灰釉）」。 2つ目は、適度なマット感があり筆跡やムラが味として馴染みやすい「白萩釉」や「土灰釉」。 3つ目は、焼成の雰囲気に左右されず鮮やかな発色を約束してくれる「瑠璃釉」です。これらは焼成温度の許容範囲（1220〜1260度）が広く、多少の厚掛けでも破綻しにくいため、最初の成功体験を掴むのに最適です。

ネットの噂と現場の真相｜貫入やピンホールの原因と釉薬の毒性リスク

インターネットのQ&AサイトやSNS上では、焼き上がった器の表面に細かな筋が入る現象について「ヒビが入ったので割れて壊れてしまうのではないか」「釉薬には鉛などの有害金属が含まれていて危険なのでは」といった不安や誤解が散見されます。しかし、工芸科学の視点から事実を整理すると、まったく異なる真相が見えてきます。

まず、うつわの表面に現れる細かなヒビ割れ模様は「貫入（かんにゅう）」と呼ばれる現象です。これは器の素地が割れているのではなく、表面の釉薬層だけに生じる微細なクラックです。窯の火を落とした後の冷却過程で、素地（粘土）の収縮率よりも、釉薬（ガラス）の収縮率のほうが大きい場合に発生します。ガラス層がより強く縮もうとするため、引っ張り応力に耐え切れずピキピキと美しい亀裂を生じさせるのです。

日本の伝統美学において、貫入は失敗どころか「景色」として珍重されます。萩焼の「茶馴れ」や「萩の七化け」と呼ばれる現象がその典型で、使い込むうちに茶渋やお茶の成分が貫入の隙間に染み込み、器の表情が年月とともに味わい深く育っていきます。ただし、無菌・清潔を求める現代の磁器食器において予期せぬ貫入が生じた場合は、水漏れや汚れの沈着リスクとなるため、その際は「長石を減らして珪石を増やす」「アルミナ分を補う」など、釉薬の熱膨張係数を下げる調合補正で抑制します。

一方、真の失敗欠陥として頭を悩ませるのがピンホール（針で突いたような微細な小穴）や釉縮れ（かいらぎ・ブク）です。これらの主な発生原因と対策は以下の通りです。

• 素焼き不足によるガスの噴出：粘土に含まれる有機物や炭酸塩が高温で熱分解され、ガスとなって釉薬を突き破る現象です。本焼き中にガスが逃げ切らないことが原因であるため、素焼き温度を800〜850度までしっかり上げ、排煙を促すことで解消できます。
• 施釉前のホコリ・油分：素焼きの表面に手の脂分や削り粉が残っていると、釉薬が密着せず弾かれ、焼成後にピンホールや釉めくれ（縮れ）になります。水拭きと乾燥の徹底が不可欠です。
• 釉薬の塗りすぎ（過剰な厚掛け）：ガラス層が厚すぎると、融解した泡が表面まで抜け出せずに途中で固まり、クレーター状のブクを残します。ボーメ度管理による適正な膜厚の維持が唯一の防止策です。

さらに切実な問題が、釉薬の毒性と食器用安全基準に関するファクトです。ネット上では「昔の焼き物には鉛が入っている」「海外製の絵付け皿から有害物質が溶け出す」という言説が見られますが、これは一部事実に基づいています。歴史的に、800度前後の低温で鮮やかな黄色や緑色を溶融発色させるため、鉛化合物（酸化鉛）が媒熔剤として多用されてきた過去があります（古代ローマの鉛釉や中国の唐三彩、日本の低火度楽焼など）。

しかし現在、日本国内で製造・流通する食器に関しては、食品衛生法（器具及び容器包装の規格基準）によって極めて厳格な鉛およびカドミウムの溶出試験が義務付けられています。酸性溶液（4%酢酸）に24時間浸漬し、溶出する鉛の許容上限値は器の深さや形状に応じて0.5〜2.5μg/ml以下と精密に規制されています。現在、国内の陶芸材料店で一般向けに販売されている陶芸用釉薬は、ほぼすべてが「無鉛釉薬（鉛フリー）」であり、完全にガラス質として結晶・固定化されるため、日常の使用で人体に毒性が及ぶリスクは排除されています。ただし、骨董品や出所不明の海外直輸入品、手作りの低温焼成楽茶碗を食器として日常使いし、強酸性のドレッシングや酢の物を長時間放置することは避けるのが工芸科学上のセオリーです。

【プロの結論】初心者が選ぶべき釉薬と避けるべきリスクの判断基準

陶芸を生涯の趣味として、あるいは自己表現として楽しむにあたり、釉薬とどう向き合うべきか。編集部では、陶芸指導の現場検証と釉薬化学の観点から、明確な選択指針を提示します。

【市販の調合釉薬を選ぶべき人】
月1〜2回の陶芸教室に通う初心者や、まずは「形を作ること」「使う喜び」を最優先にしたい方は、迷わずメーカーが調合した完成品の液体釉薬や粉末釉薬を選ぶべきです。長石や石灰、珪石の粒度がミクロン単位で均一化されており、水で溶いて指定のボーメ度（比重）に合わせるだけで、カタログ通りの安定した焼き上がりが得られます。失敗による挫折を防ぎ、造形技術の向上に集中できる点が最大のメリットです。

【自作調合・単体原料からのレシピ開発に進むべき人】
既製品の発色に物足りなさを感じ、作家として「自分だけの質感（オリジナルマット肌や結晶の煌めき）」を追求したい中上級者です。原料の長石ひとつ取っても、釜戸長石、インド長石、ソーダ長石で溶け味は激変します。ゼーゲル式と呼ばれる分子式を用いて酸性成分と塩基性成分の比率を割り出し、テストピース（試験片）を何十枚も焼成するトライ＆エラーを楽しめる探求心がある人にとっては、これ以上ない創造のフロンティアとなります。

【慎重になるべき・避けるべきアプローチ】
「焼成温度のデータを確認せずに購入した釉薬を使うこと」は絶対に避けてください。陶芸窯には電気窯、ガス窯、灯油窯があり、教室によって設定最高温度（1200度なのか1250度なのか）や焼成雰囲気（酸化のみか、還元ができるか）が厳格に決まっています。1200度用の低火度釉薬を1280度で焼けば、釉薬は沸騰して流れ落ち棚板を全損させます。逆に1300度用の高火度釉薬を1200度で焼けば、ガラス化が中途半端に止まり、ザラザラの石膏のような未完成品に終わります。窯の焼成プログラムと釉薬の耐火度（SKコーン番号や推奨温度帯）の一致を確認することが、あらゆるリスクを防ぐ大前提です。

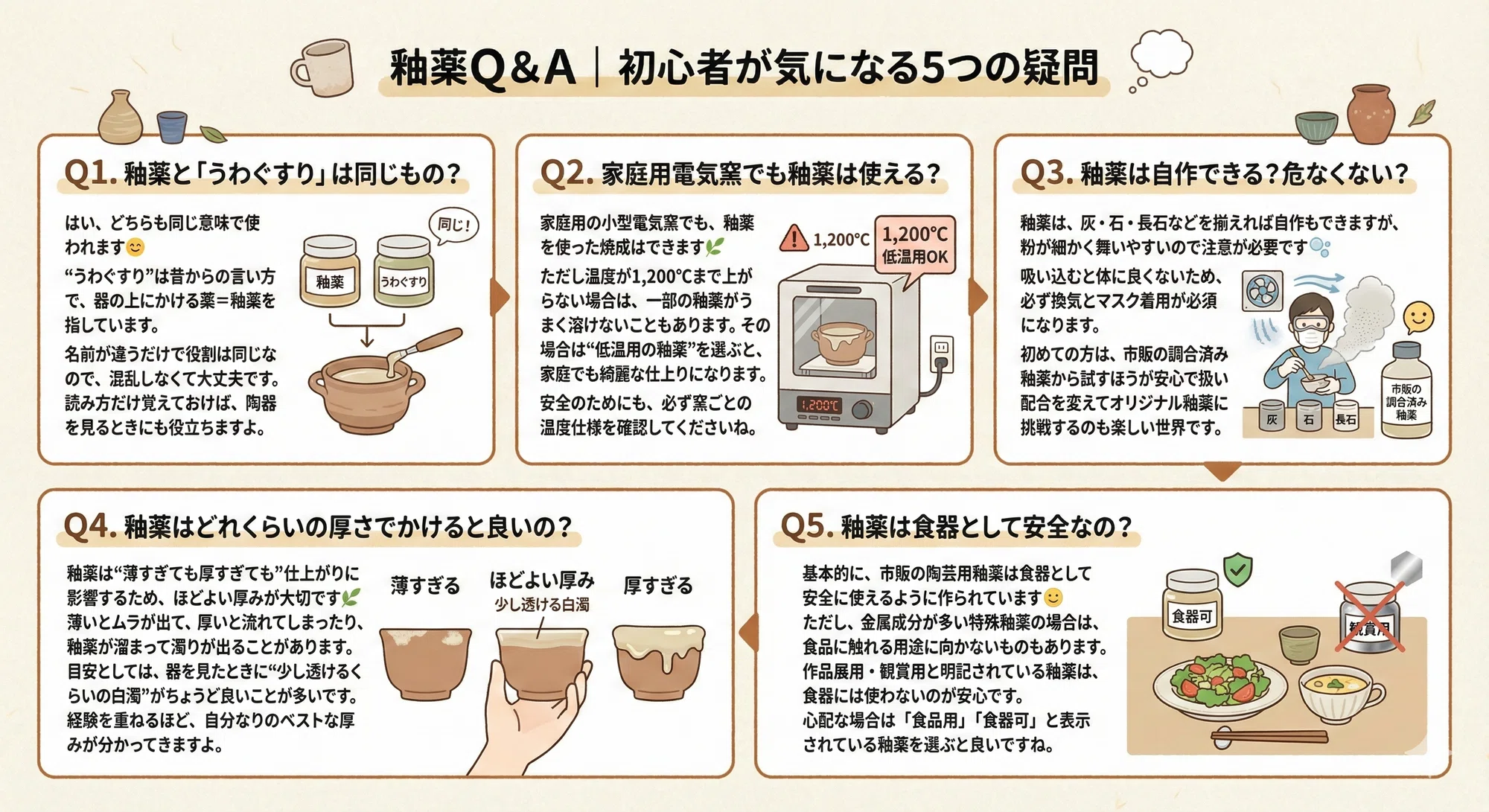

【釉薬 と は】に関するよくある質問（FAQ）

Q1：釉薬を全く塗らないで本焼きするとどうなりますか？
A1：釉薬をかけずに高温で焼き締める技法を「焼締め（やきじめ）」と呼びます。備前焼や信楽焼、伊賀焼などがその代表格です。土そのものの素朴な質感や火色が楽しめますが、表面にガラス層がないため、初期状態ではわずかな吸水性があります。現代の家庭用食器として油物やタレを盛る場合は、事前に水にくぐらせて油の吸い込みを防ぐなどの扱いが必要になります。

Q2：素焼きを省略して、乾燥させた生の粘土に直接釉薬を塗って焼くことはできますか？
A2：不可能ではありません。「生掛け（なまがけ）」と呼ばれる高度な伝統技法が存在します。しかし、水分を急速に吸収した生の器が泥に戻って崩壊したり、焼成時に素地と釉薬の収縮差で爆発・破損したりするリスクが跳ね上がります。初心者や歩留まり（成功率）を重視する場合は、一度750〜850度で素焼きを行い、多孔質のしっかりした骨格を作ってから施釉するのが鉄則です。

Q3：自宅のオーブンレンジで陶芸用釉薬を使った本格的な器を焼くことはできますか？
A3：家庭用オーブンレンジ（最高温度250〜300度程度）では、本物の陶芸釉薬を溶かすことは不可能です。釉薬のシリカや長石をガラス化させるには最低でも1100〜1250度以上の高温が必要となります。家庭用オーブン粘土で使用される「コート剤」は、アクリル系やポリウレタン系の合成樹脂（プラスチック被膜）であり、無機鉱物を溶融させる陶芸の釉薬とは化学的組成が全く異なります。

まとめ：釉薬のメカニズムを理解して思い通りの陶芸表現へ

泥のような素地を神秘的なガラスの芸術へと昇華させる「釉薬」。それは単なる色付けの塗料ではなく、シリカ、媒熔剤、アルミナが織りなす高温化学反応の結晶であり、器の耐久性と衛生面を担保する工学的なバリアでもあります。

酸化と還元がもたらす色彩の二面性、長石と灰が紡ぎ出す質感の差異、そして冷却時に生まれる貫入という名の経年変化の景色。これらの仕組みを論理的に把握すれば、窯を開けたときの「偶然の失敗」を「狙い通りの美」へと転換させることが可能になります。古今東西の先人たちが数千年の試行錯誤で積み上げてきた釉薬の知恵を味方につけ、ぜひ日常の食卓を豊かに彩る最高の一作を創り出してください。 （出典: 釉薬 と は（Yahoo!ニュース））
