引張強さとは？降伏点や耐力との決定的な違いと計算式を徹底解説

機械設計や建築・土木構造物の強度計算において、最も基本的かつ不可欠な物性値が「引張強さ」です。しかし、実際の設計現場や強度検討の場では、「降伏点と何が違うのか」「耐力とはどう使い分けるべきか」「安全率の計算にはどちらを基準にすべきか」といった疑問に直面するエンジニアも少なくありません。

材料が耐えうる限界値を見誤ると、製品の変形トラブルや脆性破壊といった重大な不具合に直結します。本記事では、引張強さの基礎知識から単位（MPa）の計算式、応力ひずみ線図の読み解き方、降伏点・耐力との明確な違い、さらには主要鋼材の物性値一覧まで、実務に直結するポイントをわかりやすく解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：引張強さは材料が破断に至るまでに耐えられる「最大荷重」を初期断面積で割った最大応力値である。
• 要点2：降伏点・耐力は「永久変形が始まる限界」であり、実務の許容応力度設計では引張強さではなく降伏点・耐力を基準とするのが基本原則。
• 要点3：JIS規格の引張試験と応力ひずみ線図を正しく把握し、ヤング率や降伏比を考慮した材料選定がトラブル防止の鍵を握る。

【基礎知識】引張強さとは？記号σや単位（MPa）の意味を整理

引張強さ（英語：Tensile Strength / Ultimate Tensile Strength：UTS）とは、材料の両端を引っ張っていったときに、材料が持ちこたえられる最大の引張応力を指します。材料力学や設計計算では、ギリシャ文字の「$\sigma$（シグマ）」や「$\sigma_B$」「$\sigma_u$」という記号で表記されます。

国際単位系（SI単位）における単位は「$\text{MPa}$（メガパスカル）」が標準です。工学計算の現場では「$\text{N/mm}^2$（ニュートン毎平方ミリメートル）」も多用されますが、両者はまったく同じ大きさを表します（$1\text{ MPa} = 1\text{ N/mm}^2$）。

引張強さを求める計算式は極めてシンプルです。

【引張強さの計算式】
$$\sigma_B = \frac{P_{max}}{A_0}$$
（$\sigma_B$：引張強さ $[\text{MPa}]$、 $P_{max}$：試験片が耐えた最大荷重 $[\text{N}]$、 $A_0$：変形前の初期断面積 $[\text{mm}^2]$）

注意すべきは、破断直前にくびれ（ネッキング）が生じて断面積が縮小した数値ではなく、「試験前の元の断面積（$A_0$）」で割るという点です。これを工学応力（公称応力）と呼び、実務設計の基準として広く採用されています。

【決定的な違い】引張強さ・降伏点・耐力・破断強さの関係を徹底比較

材料の強度を語る際、最も混同されやすいのが「引張強さ」「降伏点」「耐力」「破断強さ」の4つの指標です。それぞれの物理的な意味と役割を整理します。

指標名	物理的な意味	設計における役割
降伏点（降伏応力）	荷重を増やしても伸びだけが急増し、塑性変形が始まる境界点	構造物が「元に戻らなくなる限界」として設計基準応力に直結
耐力（0.2%耐力）	明確な降伏点を示さない金属で、0.2%の永久ひずみが残る応力	アルミやステンレス、高張力鋼の実質的な降伏基準値
引張強さ（最大引張強さ）	材料が受け止められる「最大の引張荷重」を換算した強度	破断に対する最終安全限界の指標
破断強さ	材料が完全に引きちぎれた瞬間の応力	破壊挙動や延性の評価に利用

軟鋼のように明瞭な降伏現象を示す材料では、まず「降伏点」に達して永久変形が始まり、さらに荷重をかけると加工硬化を起こして「引張強さ（最大引張強さ）」に到達し、最後はくびれが進んで「破断強さ」で千切れます。

一方、アルミニウム合金やオーステナイト系ステンレス（SUS304など）は明瞭な降伏点を示しません。そのため、除荷した後に0.2%の永久ひずみが残る応力を「0.2%耐力」と定義し、降伏点の代用値として設計に用います。

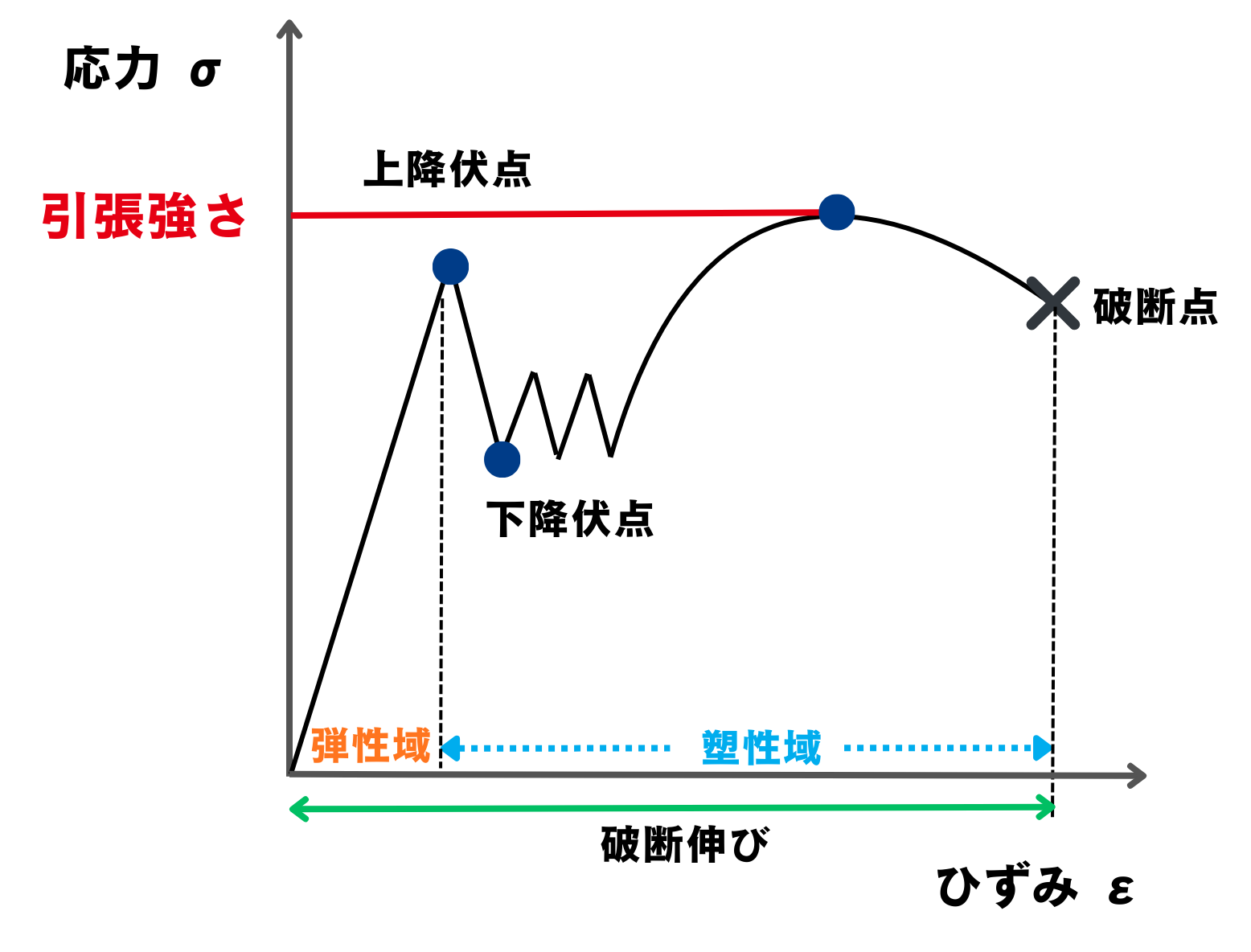

応力ひずみ線図（S-Sカーブ）の読み解き方とヤング率（縦弾性係数）

材料の力学的挙動を視覚化したグラフが「応力ひずみ線図（Stress-Strain Curve）」です。縦軸に応力（$\sigma$）、横軸にひずみ（$\epsilon$）を取り、荷重をゼロから破断まで加えた過程を記録します。

応力ひずみ線図を読み解くステップは以下の4段階です。

1. 弾性変形域とヤング率：原点から比例限度までは直線の関係（フックの法則）が成り立ちます。この直線の傾きが「ヤング率（縦弾性係数：$E$）」であり、材料の「たわみにくさ（剛性）」を示します。この領域内であれば、荷重を取り除くと元の形状に完全に戻ります。
2. 降伏領域：弾性限界を超えると「上降伏点」が現れ、一時的に応力が低下する「下降伏点」を経て、材料が塑性変形（永久変形）へと移行します。
3. 加工硬化と引張強さ：塑性変形が進むと材料内部の転位が絡み合って抵抗が増し（加工硬化）、曲線は山を描くように上昇します。その頂点が「引張強さ」です。
4. くびれと破断：最大点を超えると試験片の一部に局所的な細り（くびれ）が急速に発達し、見かけの荷重が低下しながら最終破断に至ります。

ヤング率は材料固有の原子結合力に依存するため、焼き入れなどの熱処理を行っても数値はほとんど変わりません。一方、引張強さや降伏点は熱処理や加工度によって大きく変化する特性を持っています。

JIS規格に基づく引張試験の流れと試験片の規定

引張強さや降伏点は、JIS Z 2241（金属材料引張試験方法）に準拠した厳格な手順で測定されます。標準化された試験片を用いなければ、幾何学的な形状効果によって正しい測定値が得られないためです。

試験片の形状はJIS Z 2201などに規定されており、丸棒状の「4号試験片」や板状の「5号・14号試験片」などが代表例です。試験片には評点距離（ゲージ長さ）があらかじめ刻まれ、引張試験機によって一定の速度で荷重が負荷されます。

引張試験機に設置されたロードセルと伸び計により、荷重と変位がリアルタイムで計測され、引張強さだけでなく「破断伸び（%）」や「絞り（%）」といった延性・靭性の指標も同時に算出されます。

【実務で必須】代表的な鋼材・金属の引張強さ一覧表と「降伏比」の見極め

設計現場で頻繁に使用される主要金属材料の引張強さおよび降伏点（耐力）の標準的な数値をまとめました。

材料記号（規格）	材料の種類	降伏点 / 耐力 [MPa]	引張強さ [MPa]	降伏比（目安）
SS400（JIS G 3101）	一般構造用圧延鋼材	245以上（板厚16mm以下）	400〜510	約0.50〜0.60
S45C（JIS G 4051）	機械構造用炭素鋼（調質後）	490以上	690以上	約0.70
SCM435（JIS G 4053）	クロムモリブデン鋼（調質後）	785以上	930以上	約0.84
SUS304（JIS G 4303）	オーステナイト系ステンレス	205以上（0.2%耐力）	520以上	約0.40
A5052-H34（JIS H 4000）	アルミニウム合金（中強度）	150以上（0.2%耐力）	215以上	約0.70

ここで注目すべき指標が「降伏比（Yield Ratio）」です。降伏比は「降伏点（耐力） ÷ 引張強さ」で計算され、数値が低いほど「塑性変形が始まってから破断するまでの粘り強さ（靭性）」に余裕があることを意味します。

建築構造用のSN鋼材や耐震設計が求められる部位では、地震時のエネルギーを塑性変形によって吸収させるため、降伏比が80%以下（0.8以下）に制限された鋼材が選定されます。高強度鋼（ハイテン材）は降伏比が高くなる傾向があるため、脆性破壊のリスクを考慮した設計が必要です。

設計で壊さないための鉄則｜許容引張応力（許容応力度）と安全率の考え方

構造計算を行う際、材料の「引張強さ」をそのまま設計荷重の上限にしてはいけません。製品が一度でも降伏点を超えてしまえば変形が残り、機器の動作不良や破損を引き起こすからです。

そこで用いられるのが、降伏点や引張強さに「安全率（$S$）」を乗除して導き出す「許容引張応力（許容応力度：$\sigma_a$）」です。

【許容引張応力の基本式】
$$\sigma_a = \frac{\sigma_y}{S}$$
（$\sigma_a$：許容引張応力、 $\sigma_y$：降伏点または0.2%耐力、 $S$：安全率）

延性材料の静荷重設計では、通常「降伏点」を基準として安全率$S = 1.5 \sim 3.0$程度を見込みます。一方、鋳鉄のように塑性変形をほとんど起こさず突然割れる脆性材料では、「引張強さ」を基準にして安全率$S = 3.0 \sim 5.0$以上と大きめに設定するのが鉄則です。

【引張強さ】に関するよくある質問（FAQ）

Q1：SS400の「400」という数値は降伏点のことですか？
A1：いいえ、SS400の「400」は最低引張強さが$400\text{ MPa}$であることを示しています。降伏点は板厚16mm以下で$245\text{ MPa}$以上となっており、引張強さよりも低い値です。一方、建築構造用鋼材のSM490やSN400などの呼称も引張強さの下限値に基づいています。

Q2：メガパスカル（MPa）とニュートン毎平方ミリメートル（N/mm²）はどう使い分けますか？
A2：物理的な大きさはまったく同一です（$1\text{ MPa} = 1\text{ N/mm}^2$）。JIS規格や学術論文、国際規格では国際単位系の「$\text{MPa}$」が標準表記ですが、国内の製造現場や手計算では荷重（$\text{N}$）と断面積（$\text{mm}^2$）をそのまま直感的に扱いやすい「$\text{N/mm}^2$」が好まれるケースが多くあります。

Q3：引張強さと圧縮強さは同じと考えて問題ないですか？
A3：軟鋼やステンレスなどの一般的な延性金属材料では、引張強さと圧縮強さはほぼ同等とみなせます。しかし、ねずみ鋳鉄やコンクリートなどの脆性材料は、圧縮強さに比べて引張強さが数分の一から十分の一程度と極端に低いため、引張応力がかかる部位への適用には厳格な注意が必要です。

まとめ：材料特性を正しく理解し最適な設計選定を

引張強さは、あらゆる工業材料の引張抵抗力を示す最も基本的な指標です。しかし、実際の機械・構造物設計においては、引張強さの数値だけに頼るのではなく、降伏点（耐力）との関係性、応力ひずみ線図から読み取れる伸びやヤング率、そして適切な安全率に基づく許容引張応力を総合的に判断しなければなりません。

材料のポテンシャルを最大限に引き出しつつ、想定外の破損事故を防ぐためにも、各数値の物理的意味を正確に踏まえた材料選定と強度計算を徹底していきましょう。 （出典: 引張 強 さ（Yahoo!ニュース））
